可编程控制器的基本工作原理和应用环境/
点击数：7640 次 录入时间：03-04 11:35:38 整理：http://www.55dianzi.com PLC入门
可编程控制器（PLC）的工作有两个要点：入出信息变换、可靠物理实现，入出信息变换主要由运行存储于PLC内存中的程序实现。这程序既有系统的（这程序又称监控程序，或操作系统），又有用户的。系统程序为用户程序提供编辑与运行平台，同时，还进行必要的公共处理，如自检，I/O刷新，与外设、上位计算机或其它PLC通讯等处理。用户程序由用户按照控制的要求进行设计。什么样的控制，就有什么样的用户程序。 可靠物理实现主要通过输入（I， INPUT）及输出（O，OUTPUT）电路。每一输入点或输出点就有一个I或O电路。而且，总是把若干个这样电路集成在一个模块（或箱体）中，然后再由若干个模块（或箱体）集成为PLC完整的I/O系统（电路）。尽管这些模块相当多，占了PLC体积的大部分，但由于它们都是由高度集成化的，所以，PLC的体积还是不太大的。输入电路时刻监视着输入点的（通、ON或断、OFF）状态，并将此状态暂存于它的输入暂存器（还可能有别的称谓）中。每一输入点都有一个与其对应的输入暂存器。 输出电路有输出锁存器（还可能有别的称谓）。它也有两个状态，高、低电位状态，并可锁存。同时，它还有相应的物理电路，可把这个高、低电位的状态传送给输出点。每一输出点都有一个与其对应的输出锁存器。 这里的输入暂存器及输出锁存器实际是PLC的I/O电路的寄存器。它们与PLC内存交换信息通过PLC I/O总线及运行PLC的系统程序实现。 把输入暂存器的信息读到PLC的内存中，称输入刷新。PLC内存有专门开辟的存放输入信息的映射区。这个区的每一对应位（bit）称为输入继电器，或称软触点，或称为过程映射输入寄存器（the process-image input register）。这些位（bit）置成1，表示触点通，置成0为触点断。由于它的状态是由输入刷新得到的，所以，它反映的就是输入点的状态。 输出锁存器与PLC内存中的输出映射区也是对应的。一个输出锁存器也有一个内存位（bit）与其对应，这个位称为输出继电器，或称输出线圈，或称为过程映射输出寄存器（the process-image output register）。通过PLC I/O总线及运行系统程序，输出继电器的状态将映射给输出锁存器。这个映射的完成也称输出刷新。 PLC除了有接收开关信号的输入电路，有时，还有接收模拟信号的输入电路（称模拟量输入单元或模块）。只是后者先要进行模、数转换，然后，再把转换后的数据存入PLC相应的内存单元中。 如要产生模拟量输出，则要配有模拟量输出电路（称模拟量输出模块或单元）。靠它对PLC相应的内存单元的内容进行数、模转换，并产生输出。这样，用户所要编的程序只是，PLC输入有关的内存区到输出有关的内存区的变换。这是一个数据及逻辑处理问题。由于PLC有强大的指令系统，编写出满足这个要求的程序是完全可能的。

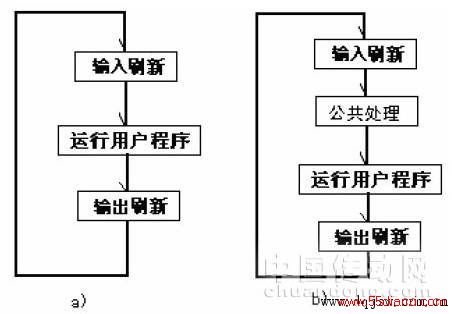

图1对以上叙述作了说明。其中框图代表信息存储的地点，箭头代表信息的流向及实现信息流动的手段。这个图，既反映了PLC实现控制的两个基本要点，同时也反映了信息在PLC中的空间关系。 简单地说，PLC工作过程是：输入刷新---运行用户程序---输出刷新，再输入刷新---再运行用户程序---再输出刷新……永不停止地循环反复地进行着。 图2所示的流程图反映的就是上述过程。它也反映了信息间的时间关系。
