PLC可编程逻辑器件的合理选择方法介绍

    PLC系统所用的存储器基本上由PROM、E-PROM及PAM三种类型组成，存储容量则随机器的大小变化，一般小型机的最大存储能力低于6kB，中型机的最大存储能力可达64kB，大型机的最大存储能力可上兆字节。使用时可以根据程序及数据的存储需要来选用合适的机型，必要时也可专门进行存储器的扩充设计。

    PLC的存储器容量选择和计算的第一种方法是：根据编程使用的节点数精确计算存储器的实际使用容量。第二种为估算法，用户可根据控制规模和应用目的，按照表4的公式来估算。为了使用方便，一般应留有25%～30%的裕量，获取存储容量的最佳方法是生成程序，即用了多少字。知道每条指令所用的字数，用户便可确定准确的存储容量。表４同时给出了存储器容量的估算方法。

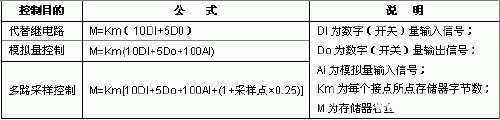

表4 控制目的估算存储器容量的方法

    4 软件选择

    在系统的实现过程中，PLC的编程问题是非常重要的。用户应当对所选择PLC产品的软件功能有所了解。通常情况下，一个系统的软件总是用于处理控制器具备的控制硬件的。但是，有些应用系统也需要控制硬件部件以外的软件功能。例如，一个应用系统可能包括需要复杂数学计算和数据处理操作的特殊控制或数据采集功能。指令集的选择将决定实现软件任务的难易程度。可用的指令集将直接影响实现控制程序所需的时间和程序执行的时间。

    5 支撑技术条件的考虑

    选用PLC时，有无支撑技术条件同样是重要的选择依据。支撑技术条件包括下列内容：

    (1) 编程手段

• 便携式简易编程器主要用于小型PLC，其控制规模小，程序简单，可用简易编程器；
• CRT编程器适用于大中型PLC，除可用于编制和输入程序外，还可编辑和打印程序文本；
• 由于IBM-PC已得到普及推广，IBM-PC及其兼容机编程软件包是PLC很好的编程工具。目前，PLC厂商都在致力于开发适用自己机型的IBM-PC及其兼容机编程软件包，并获得了成功。

    (2) 进行程序文本处理

• 简单程序文本处理以及图、参量状态和位置的处理，包括打印梯形逻辑；
• 程序标注，包括触点和线圈的赋值名、网络注释等，这对用户或软件工程师阅读和调试程序非常有用；
• 图形和文本的处理。

    (3) 程序储存方式
