西门子PLC变量的分类与使用范围介绍

点击数：7934 次录入时间：03-04 11:58:51 整理：http://www.55dianzi.com PLC入门

西门子PLC可以使用的“程序变量”包括程序参数、局部变量（又称临时变量Temp）、静态变量（Stat）3种基本类型。
    (1)程序参数
    S7的程序参数用于传递逻辑块之间的数据。当采用调用式结构时，应通过参数定义执行被调用的逻辑块所需要的数据：也可以通过参数将被调用的逻辑块的执行结果返回给调用的块。
    在S7中，从参数的用途与功能上，程序参数可以分为输入参数(IN)、输出参数(OUT)、输入／输出参数(IN OUT)3种；从参数的性质上可以分为形式参数（Format Parameter）与实际参数( Actual Parameter)2种。
    ①输入参数(IN)：它是逻辑块执行所需要的基本输入参数，在逻辑块中只能进行“读”操作，必须由调用它的其他逻辑块予以赋值。
    例如，在图11-2.1中，信号A、B在逻辑块中为“触点”信号，它必须由调用它的块将其定义为IO.1、I0.2或Il.l、I1.2等具体而明确的输入地址(可以是绝对地址或符号地址，参见图11-2.2)。

    ②输出参数(OUT)：它是逻辑块执行结果存储所需要的基本输出参数，在逻辑块中只能进行“写”操作，必须由调用它的其他逻辑块定义地址，执行结果可以用于其他逻辑块。

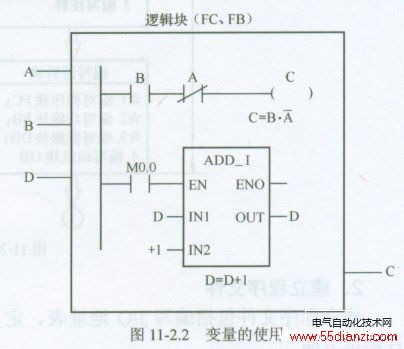

    例如，在图11-2.2中的信号C在逻辑块中为输出“线圈”信号，同样必须由调用它的逻辑块将其定义为QO.1或Ql.l等具体而明确的输出地址(可以是绝对地址或符号地址，参见图11-2.2)。
    ③输入／输出参数(IN- OUT):它是逻辑块执行所需要的基本输入／输出参数，在逻辑块中可以进行“读／写”操作，在逻辑块中一方面要求有“初始值”输入（初始值可以在变量表中设定），另一方面又可以进行结果输出。因此，必须由调用它的其他逻辑块或变量表给定“初始值”；但在逻辑块的执行过程中将改变参数值，改变后的输入／输出参数同样可以用于其他逻辑块。
    例如，在图11-2.2中的D在逻辑块中需要进行加“1”运算，它必须由调用它的块给定初始值( MW10)，运算结果同时又保存在MW10中（参见图11-2.2）。
    ④形式参数与实际参数：在使用了变量后，功能块中所使用的信号与数据只能以“符号”的形式出现，如图11-2.2中的A、B、C、D等，这些“符号”称为形式参数（Format Parameter）。而在调用块中对“符号”所赋予的实际地址或实际数值，如图11-2.2中的IO.1、I0.2、QO.1、MW10等称为实际参数(Actual Parameter)。
    (2)局部变量
    S7中的局部变量又称为“临时变量（Temporary）”，它用于存储逻辑块内部中间状态暂存的寄存器（堆栈L），堆栈的状态仅在所在的逻辑块内部生效，不可以用于其他逻辑块。
    (3)静态变量
    静态变量( Static)只能用于功能块FB，它存储在与功能块配套的即时数据块DI中，仅对所调用的FB块有效，结果可以记忆，但只能与FB配套使用，不能用于其他逻辑块。
    (4)变量的使用范围
