三菱fx系列PLC编程电缆制作介绍

三菱fx系列PLC编程电缆制作介绍

点击数：7240 次录入时间：03-04 11:37:01 整理：http://www.55dianzi.com PLC入门

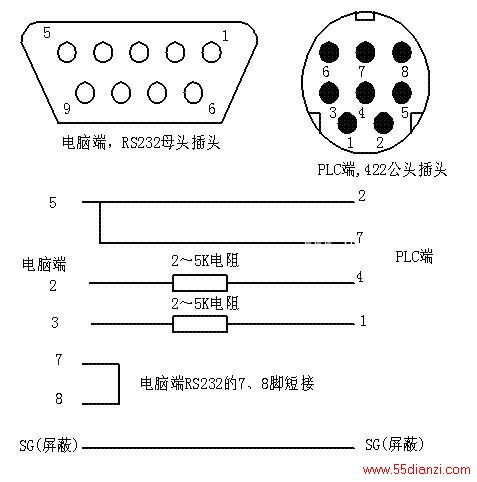

三菱的SC-09编程电缆用于FX系列PLC，制作此线非常简单，图如下：（那两个电阻不用也可以！）
经测试，用此图做出的SC-09编程线通讯很正常！
三菱fx系列PLC编程电缆制作

三菱fx系列PLC编程电缆制作
