老化测试台PLC控制协议宏调用指令PMCR

老化测试台PLC控制协议宏调用指令PMCR

点击数:7961 次   录入时间:03-04 11:39:48   整理:http://www.55dianzi.com   PLC入门

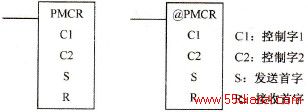

    在协议宏下载到CJ1W-SCLT41后,需要利用CX-Programmer软件使用协议宏调用指令PMCR编写梯形图程序来调用存储在串行通信单元(或通信板)中的协议宏序列。其梯形图符号如下:



操作数取值区域。

C1: CIO,WHATCD*D@D或指定立即数值

C2: CIO,WHATCD*D@D或常数( 000003E7H)

S: CIO,WHATCD*D@D#0000

R:CIO, W, H, A448--A959,T,C,D*D,@D#0000

控制通道C1旨在定义PMCR控制的PMSU模块和端口。C1设定数据如下:

    控制通道C2旨在定义触发执行协议宏的起始序列号,取值范围为000003E7H(对应十进制数000999)

    发送首字S指定发送数据存储的起始地址。

    接收首字R指定接收数据存储的起始地址。

    PMCR指令执行时,协议宏执行标志位为ON,不同单元号的串行通信单元对应不同执行标志位,计算方法见表5-9

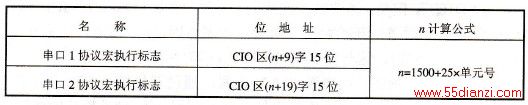

    表5-9 协议宏执行标志位计算表
