FX系列PLC置初始状态指令IST

    置初始状态指令IST (Initial State)与STL指令一起使用，用于自动设置多种工作方式的顺序控制编程。

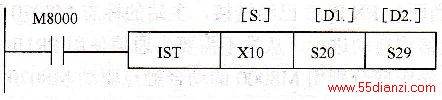

    IST指令的示例梯形图如图4.41所示。图中，PLC上电后，M8000接通，执行IST指令。指令指定自动方式中用到的最小状态号为S20，最大状态号为S29。从X10～X17输入点的功能是固定的。

图4.41 IST指令的示例梯形图

    IST指令使用注意：

    (1)实际设计程序时，根据需要确定步状态继电器的使用范围。对于X的编号，只要首位元件号确定后，首位元件号后面的8个连续元件号以及它们的功能也就确定了。IST指令的应用示例参见第7章中机械手的控制程序。

    (2)IST指令必须写在第一个STL指令出现之前，且该指令在一个程序中只能使用一次。
