1．INC加1指令
加1指令(Increment)的操作功能为：满足执行条件时，(D)中的内容自动加1。
2．DEC减1指令
减1指令( Decrement)的操作功能为：满足执行条件时，(D)中的内容自动减1。
这两条指令的运算结果不影响零标志、借位标志和进位标志。

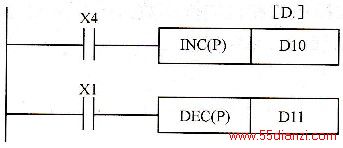

如图4.28所示为二进制加1、减1指令的使用说明。图中加1、减l指令均采用脉冲执行方式，当X4每次由OFF变为ON 一次，D10中的数增加1。当X1每次由OFF变为ON一次时，D11中的数减1。如果不用脉冲指令，则每一个扫描周期都要执行一次加1、减1指令。
如图4.29所示的梯形图可以实现监视C0～C9的当前值的功能。用寄存器的变址功能（变址寄存器Z）、加1指令实现C0～C9地址的自动切换，用比较指令控制被监视的最后一个计数器是C9。
当X10=ON时，将十进制数0送到变址寄存器中，采用脉冲执行方式对Z复位（清零）一次。在X11第一次为ON时，将C0 (Z=0)的当前值转换BCD码到Y17～Y0端输出，随后Z中内容自动加1，接着执行一次比较指令。在X11第二次为ON时，将C1（此时由于Z=1，C0变址为C1）的当前值转换成BCD码送到Y17～Y0端输出，以后每当X11由OFF到ON变化一次时，都依次将C0，C1，C2…C9的当前值输出到Y端，一直到Z=10时，比较器结果使M1=ON，将Z再清零一次，又回到初始状态，在X11为ON时继续执行上述的操作功能。
图4.28 加1、减1指令的使用说明
