FX系列PLC块传送指令BMOV

    块传送指令BMOV (Block Move)的操作功能：将数据块（由源地址指定元件开始的n个数据组成）传送到指定的目的地址中，n只能取常数K、H。如果地址超出允许的范围，数据仅传送到允许范围的目的地址中。

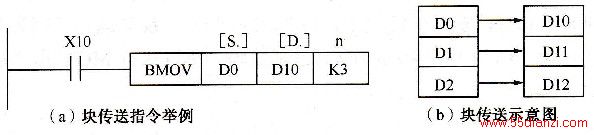

    (1)数据寄存器间的数据块传送。如图4.19 (a)所示为数据块在数据寄存器间的传送，当X10为ON时，执行块传送指令，根据K3指定的数据块个数为3，将D2～D0中的内容传送到D12～D10中去，如图4.19 (b)所示为块传送指令的操作功能。传送后D2～D0中的内容不变，而D12～D10中的内容相应地被D2～D0的内容取代。

    图4.19 数据块在数据寄存器间的传送

    (2)用位元件组合传送数据块。如图4.20所示为用位元件组合传送数据块应用示例。当X0为ON时，将M7--M4、M3～M0中的数据相对应地传送到Y7～Y4和Y3～Y0，K1表示数据是4位，补充说明n为K2表示是两块数据的传送。
