什么是诊断

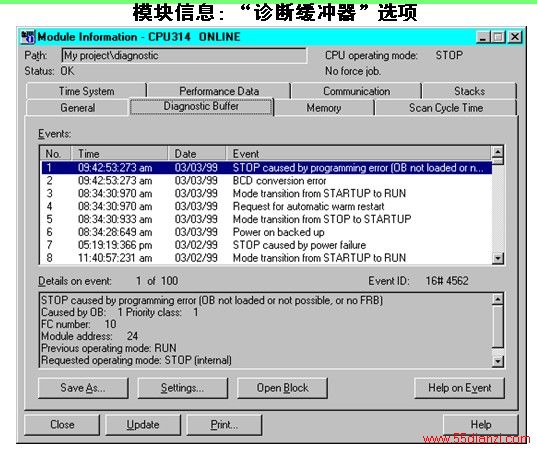

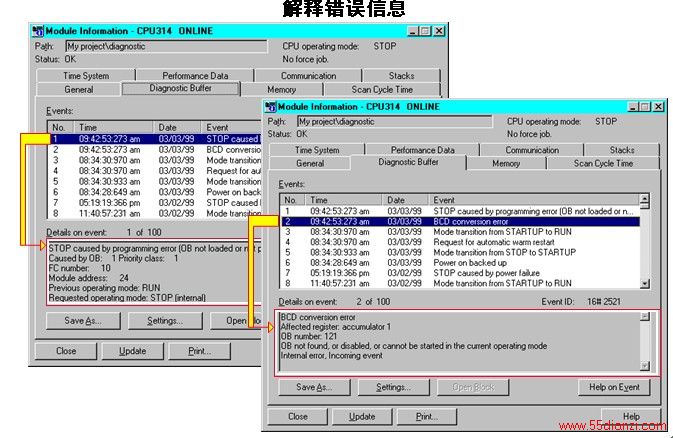

诊断指的是S7-300/400内部集成的识别和记录功能。记录错误信息的区称为诊断缓冲区。这个区的大小有赖于CPU型号 (例如：CPU 314 = 100个信息)。
当有错误时如果一个错误或事件发生时，例如：模式转换。将发生如下事件：将发生什么?
• 标有时间和日期的信息被保存到诊断缓冲区中。最近的信息保存到缓冲区的开始。如果缓冲区满，最旧的信息将覆盖。
• 将事件记入系统的状态表中。
• 如果必要，将激活一个相关的错误 OB（组织块）。
错误的类型 利用CPU的诊断功能，可以识别下面的错误：
• CPU或模板中的系统错误
• CPU中的程序错误
排除故障的手段 针对下列故障，应采用不同的手段予以排除：

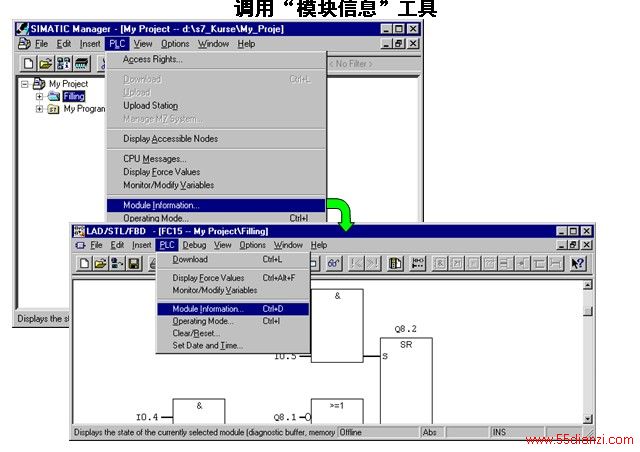

• 导致CPU停机的故障，应使用“Module Information” 工具。
• 逻辑错误，即程序可执行但功能不能实现，应使用“Referece Data” 和 “Program Status”工具。
• 偶尔出现的故障，即只在特定的系统状态下才出现的故障，它可能导致停机或逻辑错误。可采用“CPU Messages”工具或生成自定义触发点“your own trigger point”。
