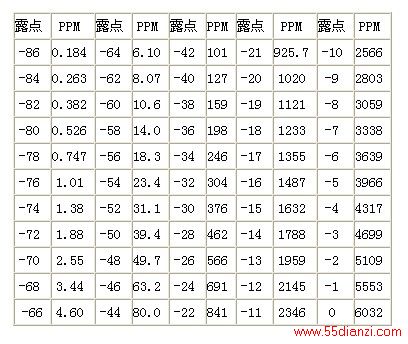

表2 PPM与露点温度的非线性拟合曲线
3 基于PLC的湿度检测系统设计
露点分析系统由以PLC为核心的控制机柜、执行机构、声光报警和一次、二次外围元件组成，系统装置如图1所示。控制柜里配置有PLC和报警继电器。PLC使用和利时LM系列PLC。本系统选用的CPU模块是LM系列最小的一款LM3104，本体上集成8点数字量输入和6点继电器输出。系统采用 LM3310B扩展了4通道高精度模拟量输入。系统中显示部件采用和利时HD2400L文本显示器，通过串口以ModbusRTU协议与PLC的 RS232串口通讯，通过文本显示器可以对系统的运行情况进行监控，并对参数进行设置。HD2400L是一个小型的人机界面，主要与各类PLC或带通信口的智能控制器来配合使用，以文字或指示灯等形式监视和修改PLC内部寄存器或继电器的数值及状态，从而使操作人员能够自如地控制机器设备。系统规划出封面、菜单窗口、操控界面、参数设置、曲线显示、关于我们、系统帮助、后台参数修正等8个窗口。菜单窗口完成触摸屏各画面的切换功能。参数设置窗口完成检测仪器工艺参数的设置。报警列表窗口可以显示实时报警信息。部分设计界面如图2、图3、图4和图5所示。
图1 露点分析系统硬件结构示意图
图2 菜单窗口
图3 数据显示
图4 参数设置
