三菱PLC在工业应用中的一些问题探讨

    摘要：介绍PLC在工业控制系统中应用的一般情况，如PLC硬件与软件设计、调试等问题，探讨PLC控制系统抗干扰以提高可靠性的技术实施。

　　一、PLC控制系统的设计与调试步骤

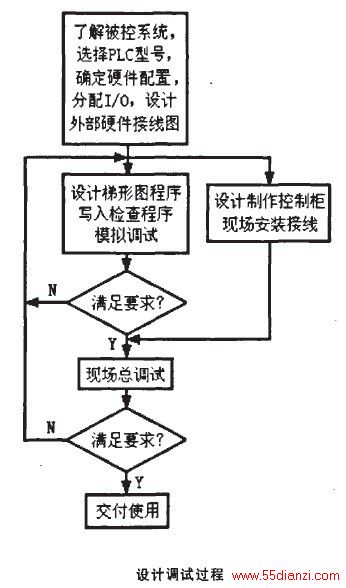

　　PLC控制系统的设计调试过程如图所示。设计前应熟悉图纸资料，并向有关人员详细了解被控对象的全部功能，如机械部件的动作顺序、动作条件、工作方式、必要的保护与连锁等。

　　1.与硬件有关的设计

　　(1)确定系统输入元件和输出元件的型号，如按钮、接近开关、继电器、接触器的型号。

　　(2)根据设备的操作任务和操作方式，确定操作面版所需的元件，如指示灯、数字显示装置等。

　　(3)确定PLC的输入点和输出点。列表统计PLC的输入信号和输出信号，在表中标明各信号的意义和类型。

　　(4)确定PLC的型号和硬件配置。如确定CPU模块的型号，扩展模块的型号和块数。

　　(5)给各输入、输出变量分配地址，梯形图中变量的地址与PLC的外部接线端子号是一致的。

　　(6)画出PLC的外部硬件接线图、电气原理图、安装图。

　　(7)建立符号表。建立符号表后可以在程序中显示各绝对地址的符号名，利于程序的设计和阅读。

　　2.设计梯形图程序
