S7-300 CPU指示灯状态

1．标准型CPU系列

        标准型CPU模板为CPU31x系列，其面板见图。面板上有各类控制开关、状态指示灯、插槽及电源端口等。

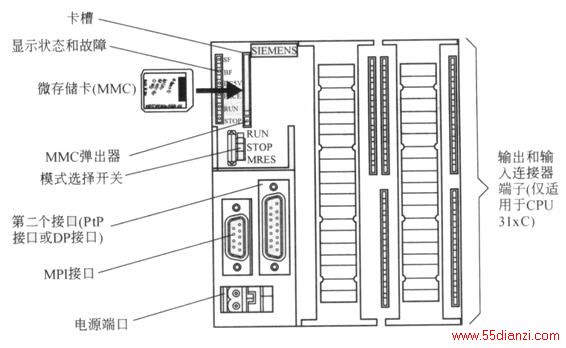

S7-300的CPU面板

1）状态指示灯
        不同颜色的LED指示灯表示了CPU的各种运行状态。
        SF—红色，系统故障指示；
        BF（或BATF）—红色，后备电池故障指示，没有电池或电池电压不足时亮；
        DC5V—绿色，表示内部5V工作电压正常；
        FRCE—黄色，强制（FORCE），表示至少有一个输入或输出被强制；
        RUN—绿色，在CPU起动（START UP）时闪烁，在运行时长亮；
        ST0P—橙色，在停止模式下长亮，慢速闪烁（0.5Hz）表示请求复位，快速闪烁（2Hz）表示正在复位。

        2）模式选择开关

        RUN—运行模式。开关在此位置时，编程器可以监控CPU的运行，也可以读程序；但不可以命令CPU RUN或STOP，不可以改写程序，在此位置可以拔出钥匙；
        STOP—停止模式。CPU不扫描用户程序，开关在此位置时，编程器可以读写程序，可以拔出钥匙；
        MRES—存储器复位模式（MEMORY RESET）。开关不可以自然停留在此位置上，一旦松手，开关自动弹回STOP位置。

        3）微存储器卡槽

        旧型号的CPU面板上有FEPROM插槽，新型号CPU面板取消了电池和FEPROM插槽，代之以微存储器（MMC）卡，由于MMC存储容量大（64KB~8MB），不仅可以存程序，甚至可以存整个项目（Project）。

        4）接口与端口

        MPI—Multi-Point Interface，也称编程口。可以接入编程器或其它设备；
        DP（PtP）—PROFIBUS DP网络的接口或P点对点连接（oint to Point）接口。该接口是否存在，或是哪种接口，取决于CPU的型号；
        电池盒—可以装入锂电池，在停电时保存程序和部分数据。

        2．CPU型号

        S7-300的CPU型号很多且不断更新，所以只列出CPU3x系列部分型号的技术参数，见表。其中CPU3x-2DP表示该CPU模板上集成有现场总线（PROFIBUS-DP）通信接口。

标准型CPU模板主要技术特性表

型号

CPU313

CPU314

CPU315

CPU315-2DP

CPU316

CPU318-2DP

装载存储
器（KB）

RAM

20

40

80

96

192

64

E2PROM

最大256

最大512

最大512

最大512

最大512

最大4096

工作存储器（KB）RAM

12

24

48

64

128

512

指令执行时
间（mm）

位操作

0.6

0.3

0.3

0.3

0.3

0.1

字操作

2

1

1

1

1

0.1

定点加

3

2

2

2

2

0.1

浮点加

60

50

50

50

50

0.6

最大数字I/O点数

128

512

1024

1024

1024

8192

最大模拟I/O通道数

32

64

128

128

128

128

最大配置

1个机架
8块模板

4个机架
32块模板

4个机架
32块模板

4个机架
32块模板

4个机架
32块模板

4个机架
32块模板

定时器

128

128

128

128

128

512

计数器

64

64

64

64

64

512

位存储器

2048

2048

2048

2048

2048

8192

        3．集成型CPU系列

        集成型CPU模板为CPU31xIFM系列，在标准型CPU模板上集成了部分I/O接口、高速计数器和部分控制功能，目前有CPU312IFM和CPU314IFM两种型号。

        4．紧凑型CPU系列
