子程序调用与子程序返回指令

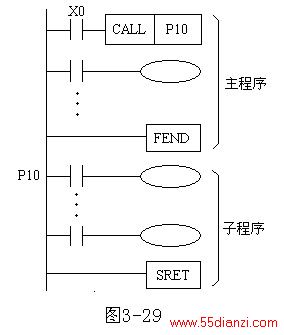

子程序调用指令CALL的编号为FNC01。操作数为P0～P127，此指令占用3个程序步。 子程序返回指令SRET的编号为FNC02。无操作数，占用1个程序步。如图1所示，如果X0接通，则转到标号P10处去执行子程序。当执行SRET指令时，返回到CALL指令的下一步执行。图1 子程序调用与返回指令的使用使用子程序调用与返回指令时应注意：1）转移标号不能重复，也不可与跳转指令的标号重复；2）子程序可以嵌套调用，最多可5级嵌套。
