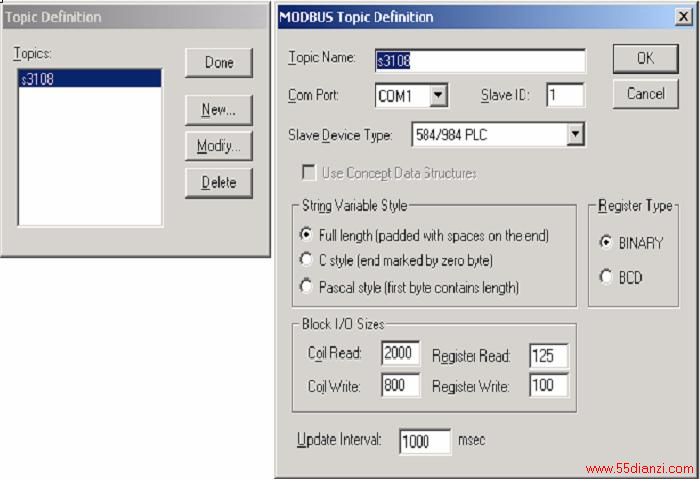

●在Intouch的驱动程序（Wonderware Factory Suite的I/O Server中）中，定义与PC机连接的S系列I/O前端的通讯地址。在I/O驱动程序的Configure菜单下点击Topic Definition，出现图2画面，定义所连接的设备。将Topic命名为“S1104A”，进入设备编辑。其中Com Port中选择COM1口，在Slave ID中输入所要连接的S系列I/O前端的通讯站址（如所连接的S1104的通讯地址为01，则将连接设备“S1104A”的设备地址中输入1），在Slave Device Type中选择584/984 PLC（如图2）。重复以上操作对剩下的设备进行Topic设置，外部连接设备命名可分别为“S1108A”、“S1316A”、“S1504A”，通讯站址（Slave ID）分别对应为2、3、4。
（图 2）

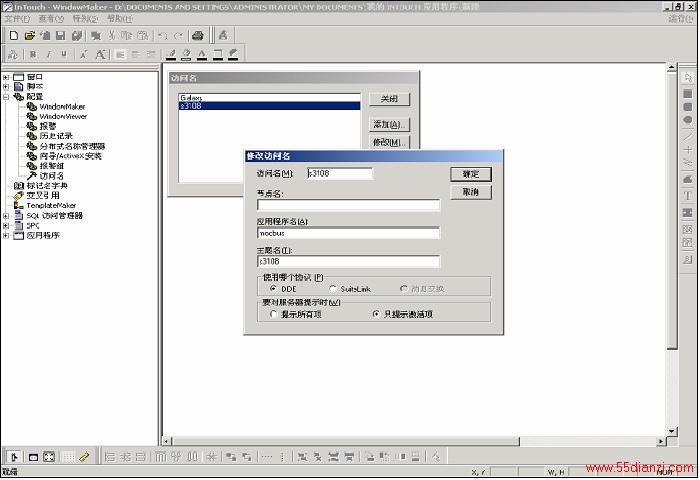

●在Wonderware的Intouch工作环境中，定义S系列I/O前端的设备名称。进入Intouch开发系统从左侧系统树里选择访问名进入访问名组态画面（如图3），首先定义访问名，即设备名，在应用程序名中输入所用驱动程序如MODBUS，在主题名中输入在I/O驱动中定义的TOPIC名，如S1104A。建议访问名与TOPIC名相同，以免造成混乱。
（图 3）
●数据块参数定义

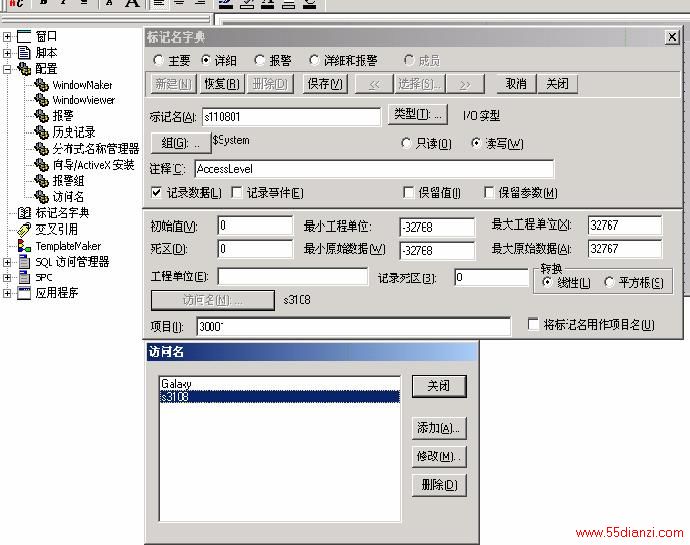

在Wonderware的Intouch工作环境中，定义S系列I/O前端的通道。在左侧系统树里选择标记名字典，在画面点击“新建”，点击出现定义画面（如图4）。
（图 4）
• 输入标记名
• 类型ID 选择为I/O整数
• 输入工程单位，工程量的上、下标度
• 报警，在“报警”画面输入工程量的报警值。
• 开关量输入输出需在标注中填入开关量的状态
• 点击访问名，从列表中选择所连接设备的访问
名，如S1108A。
• 在项目名中输入设备各通道所对应的寄存器地址，现对各种类型输入、输出信号的寄存器地址分别说明：
整型模拟量输入
整型模拟量输入对应的寄存器地址为3xxxx，从30001开始，每个寄存器地址对应一个整型模拟量输入通道，N个通道占用N个寄存器，到30000+N为止。
浮点模拟量输入
浮点模拟量输入对应的寄存器地址为3xxxx，从30001开始，每两个寄存器地址对应一个浮点模拟量输入通道，N个通道占用2N个寄存器，到30000+2N为止。
当通讯协议为MODBUS（F2）时，S系列I/O前端与Intouch通信不正常。
开关量输入
开关量输入对应的寄存器地址为1xxxx，从10001开始，每个寄存器地址对应一个开关量输入通道，N个通道占用N个寄存器，到10000+N为止。
开关量输出
开关量输出对应的寄存器地址为0xxxx，从00001开始，每个寄存器地址对应一个开关量输出通道，N个通道占用N个寄存器，到00000+N为止。
模拟量输出
模拟量输出对应的寄存器地址为4xxxx，从40001开始，每个寄存器地址对应一个模拟量输入通道，N个通道占用N个寄存器，到40000+N为止。
完成以上步骤后，即完成了Intouch与S系列I/O前端的设备定义和通讯连接准备工作，其它进行动画连接及完成Intouch的更高级功能，请参见美国Intellution公司的《Intouch使用手册》。
附注：
工业以太网方式通过MODBUS串口网关连接，将多个S系列I/O前端的RS485信号转换为工业以太网方式，通过MODBUS-TCP的（驱动程序名为MODBUS ETHERNET）通讯协议与Intouch连接，硬件连接时需对网关进行IP地址和通讯速率（与S系列I/O前端的通讯速率相同）设置（具体设置方法见串口网关使用说明）。MODBUS ETHERNET 驱动程序在使用方面与MB1基本相同，不同的是网卡配置和设备地址定义。下面就设备地址定义说明如下：
设备定义

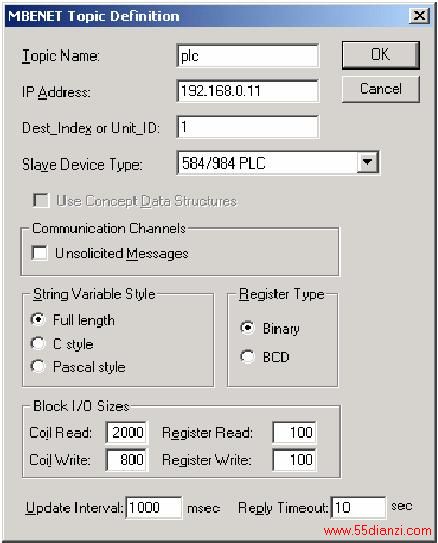

在定义好的网关下，点击添加设备，将连接设备名称命名为“S1104A”，在设备IP Address中输入所连接网关的IP地址（如DNS-M-RS485的IP地址为192.168.0.111，则将连接设备“S1104A”的设备IP地址中输入168.192.0.111，在Dest_index or Unit ID中输入所连接的S系列I/O前端的通讯站址01；……S1504A设备的IP地址为192.68. 0.111，Dest_index or Unit ID为04），在slave Device Type中选择584/984 PLC,启用新设备通讯。
