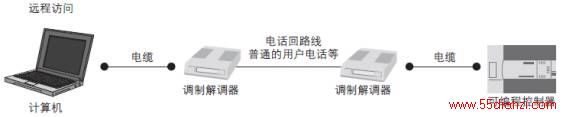

功能概要：远程维护功能，就是使用WINOOWs版的编程软件（GX Developer），通过调制解调器（MODEM），与连接在电话线路上的可编程控制器之间，执行程序传送以及监控的功能。
所需设备：
① 两台隆星科技F-E56CSD-V1嵌入式MODEM模块，自带二条串口转接线
② 三菱公司FX2N（C）PLC + FX2N-232-BD串口模块
③ 电脑一台
④ 内部程控交换机电话线（内线）
步骤：
调制解调器的选定:
FX可编程控制器中，可以使用AIWA生产的（PV-AF288）或是欧姆龙生产的（ME3314B）调制解调器。因为这二款调制解调器太贵而且不太好购买，选用隆星科技F-E56CSD-V1嵌入式MODEM模块调试，在FX可编程控制器的调制解调器初始设定中，可以选择[用户登录模块]、[ AIWA PV-AF288]、[欧姆龙 ME3314B]。
通信规格:请选用符合通信规格的调制解调器。
用户登录模式
通信方式：半双工起停同步
波特率：9，600bps
起始位：1位
数据位：7位
奇偶校验：偶校验
停止位：1位
控制线：无
注：使用了不能设定成上述通信规格的调制解调器时，不能通信。
接线：
1、断开可编程控制器的电源；
开始接线前请务必确认可编程控制器的电源已经断开。
2、可编程控制器与调制解调器连接；

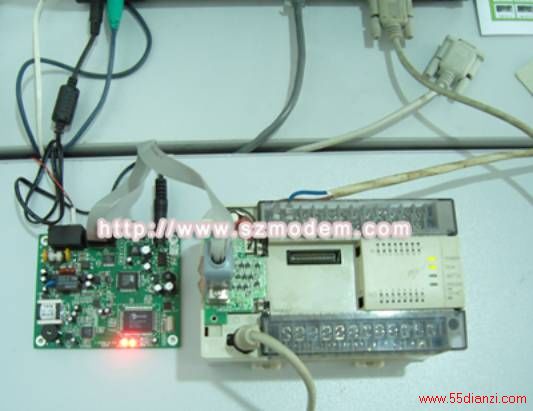

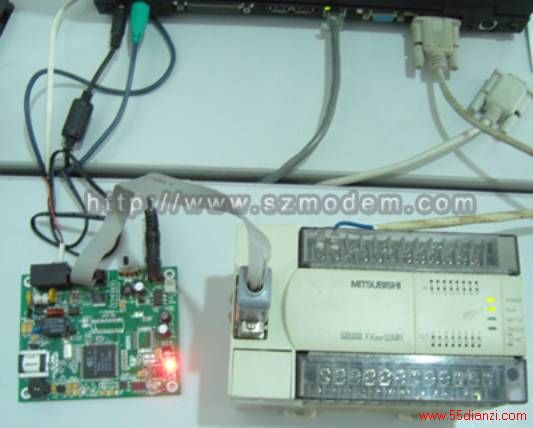

调制解调器与可编程控制器的RS-232C通信口之间的电缆连接，直接将MODEM自带的串口转接线连接到编程控制器的RS-232C上即可；
3、电脑与调制解调器连接；
调制解调器与电脑的RS-232C通信口之间的电缆连接，直接将MODEM自带的串口转接线连接到电脑的RS-232C上即可；
接线图：
1、连接调制解调器用的电缆请选用F-E56CSD-V1中随附的串口转接线。
F-E56CSD-V1嵌入式MODEM模块
F-E56DM-V1嵌入式MODEM模块

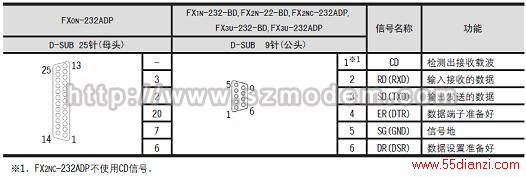

2、FX可编程控制器的RS-232C通信设备中的针脚排列如下所示。
3、可编程控制器侧的调制解调器的设定方法
主要介绍针对连接在可编程控制器上的调制解调器，发送AT指令执行初始化，为此对参数以及波特率等的通信进行设定的要领。
3.1、通过GX Developer进行设定
调制解调器的初始在设定以及通信的设定方法，请先启动GX Developer。
3.2、RS-232C端口的通信设定
与调制解调器之间的串行通信不需要设定。
但是，请按照以下要领确认是否使用了其它通信功能或者设定是否有误。
FX可编程控制器可以按照以下任一方法执行通信设定。
用顺控程序向数据寄存器（D8120）中写入数值“0”
已经在其它用途执行了通信设定的情况下，删除向D8120写入数值的顺控程序。
步骤如下：
3．2．1、点击工具条上的“工程”选择“创建新工程”，在PLC系列中选择“FXCPU”；PLC类型中选择FX2N（C）”，其它参数默认就好了，点击确认。

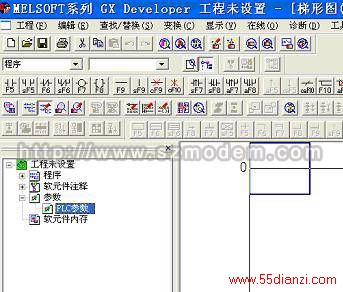

3．2．2、双击工程列表下的[参数]——[PLC参数]
注：如未显示工程列表，请选择工具条的“显示”——“工程数据列表”打对勾。

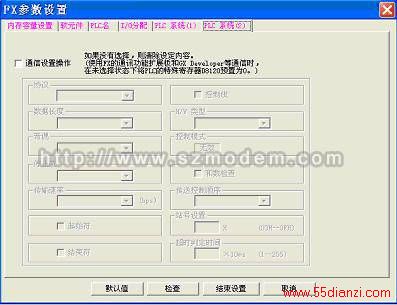

3．2．3、点击[PLC 系统（2）]确认 “确信设置操作”前面没有打对勾，如有请去掉对勾。再点击“结束设置”。
选择调制解调器的初始化方法。

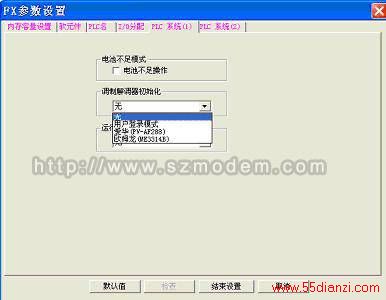

3．2．4、点击对话框中的点击[PLC 系统（1）]，从“调制解调器初始化”中选择“用户登录模式”。
3．3、设定未登录的调制解调器的AT指令
3．3．1、当选择“用户登录模式”时，需要进行如下设置：

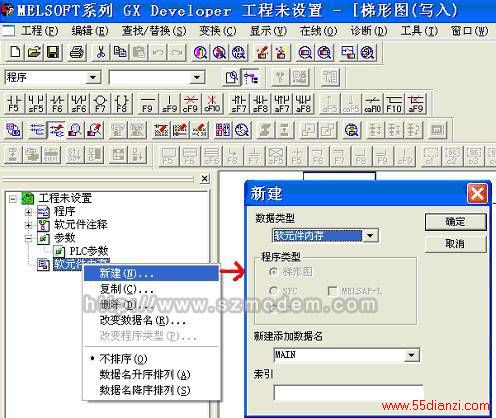

新增软元件内存，点击“软元件内存”右键，选择“新建”
3．3．2、点击确认后请示“是否创建新数据MAIN。确定吗?”，再点击“是”。

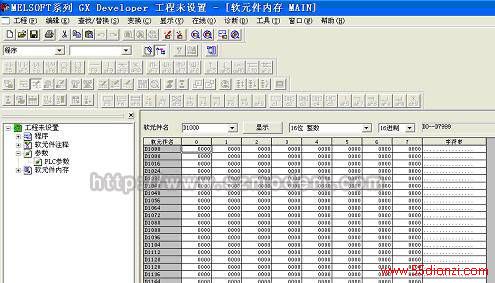

3．3．3、显示软元件一览。
可编程控制器的系列不同，设定的软元件（数据寄存器）编号也不同，FX2N，FX2NC可编程控制器的软元件范围在：D1000~D1059，在软元件名中输入（D1000），点击“显示”，另外将10进制改为16进制。
3．3．4、输入AT指令

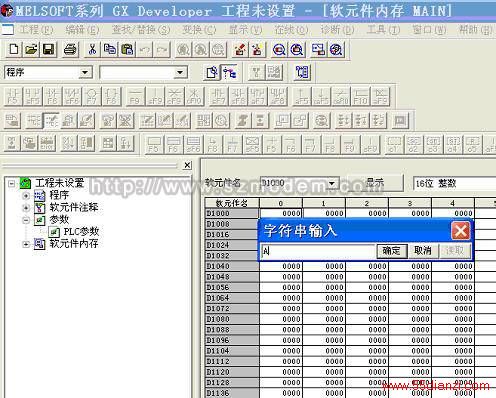

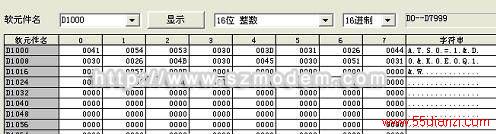

AT指令的输入，是从D1000开始，1个字中输入一个字符，逐个输入，双击要输入的数据寄存器后，显示“字符串输入”。输入一个字符后，点击[确认]键。
.AT指令的格式

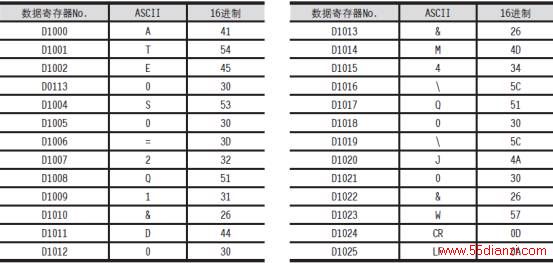

输入初始化AT指令的例子：ATE0S0＝2Q1&D0&M4\Q0\J0&W
在AT指令的最后需要输入[CR]，[LF]，在16进制数“000D”和“000A”分别输入到AT指令结速后的二个数据寄存器中。
F-E56CSD-V1输入ATS0=1&D0&K0E0Q1&W即可，输完后必须要输入“000D”和“000A”，否则产品不能正常工作。
F-E56DM-V1输入ATS0=1&D0&K0Q1\N2U0&W，输完后必须要输入“000D”和“000A”，否则产品不能正常工作。
3．4、设置COM口，点击“工具菜单栏”中的[在线]—[传输设置]，双击“串行”按键，将COM端口选择到连接到你电脑上的对应端口，传送速度选择19.2kbps或9,600bps都可以。
