电动机启停控制电路图
点击数:7391 次 录入时间:03-04 11:35:11 整理:http://www.55dianzi.com 电气控制图
原始图片
上一张
下一张
自动 / 暂停播放

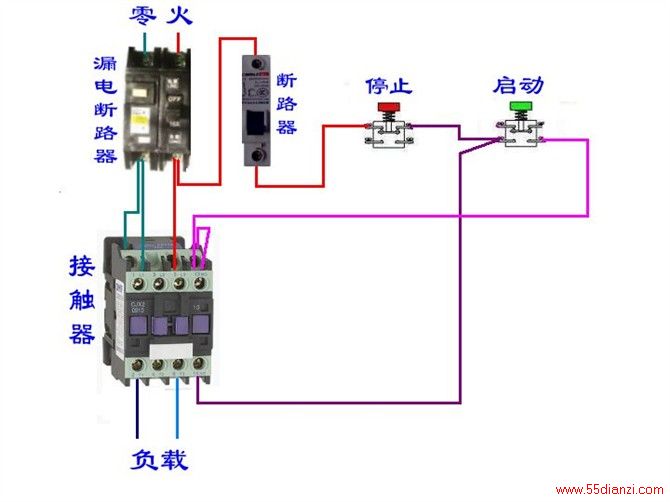

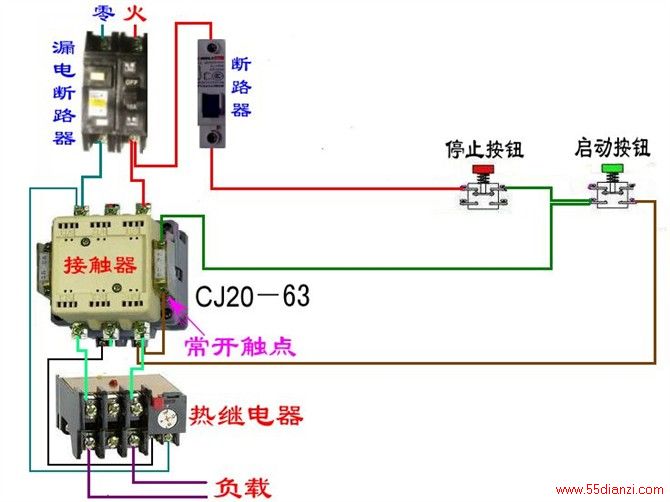

电动机启停控制电路图
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

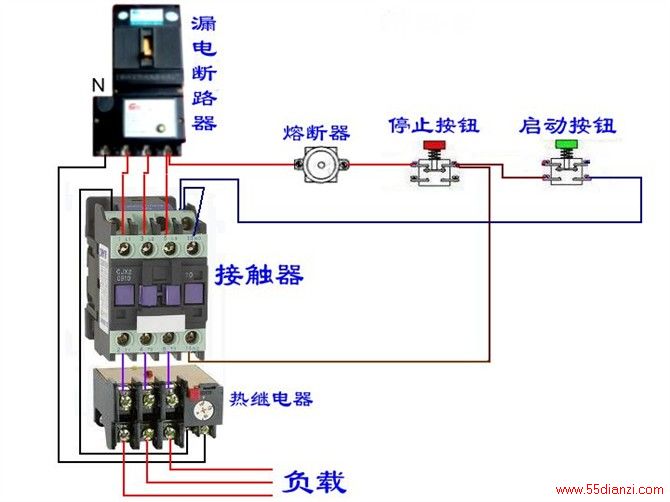

电动机启停控制电路图1
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

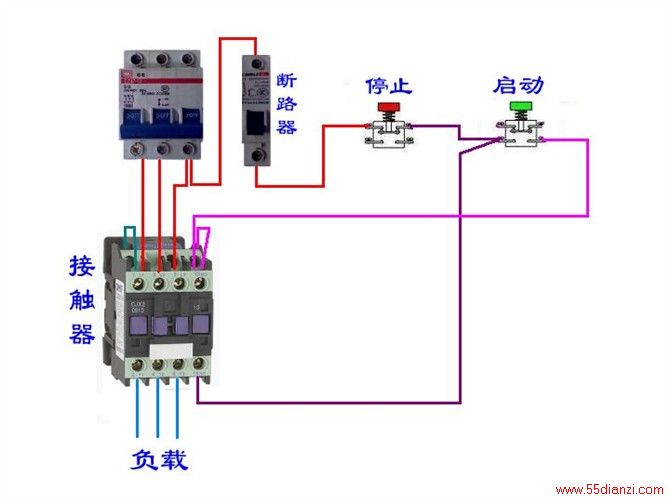

电动机启停控制电路图2
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

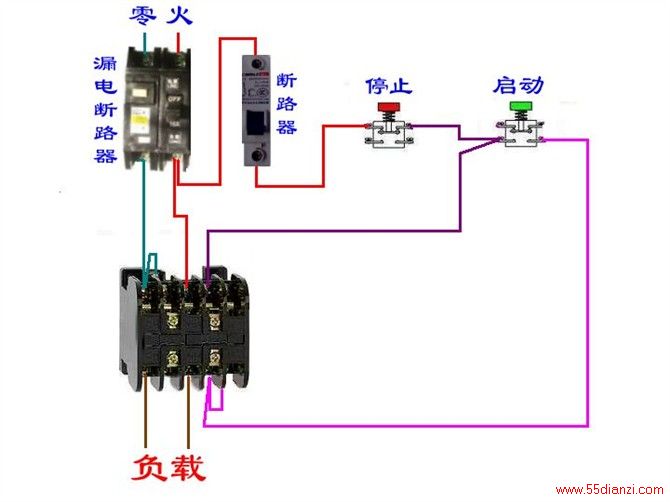

电动机启停控制电路图3
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

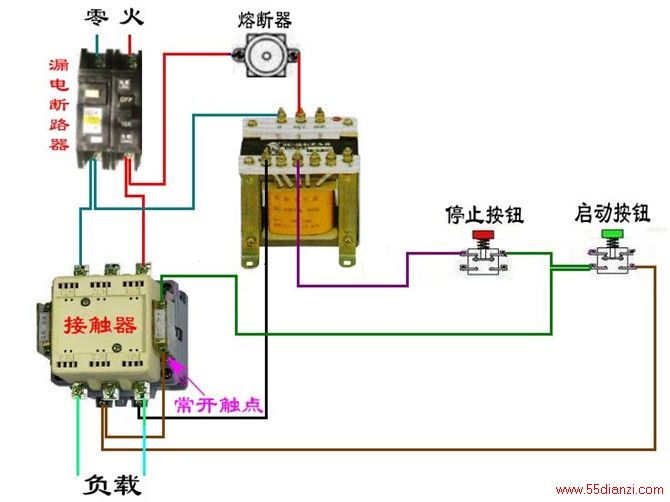

电动机启停控制电路图4
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

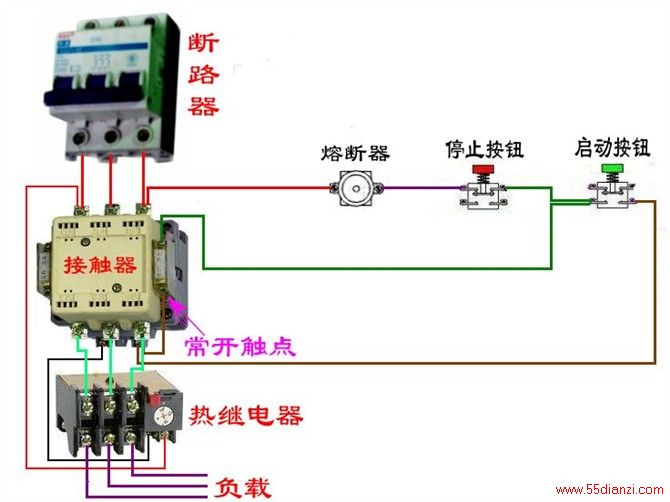

电动机启停控制电路图5
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

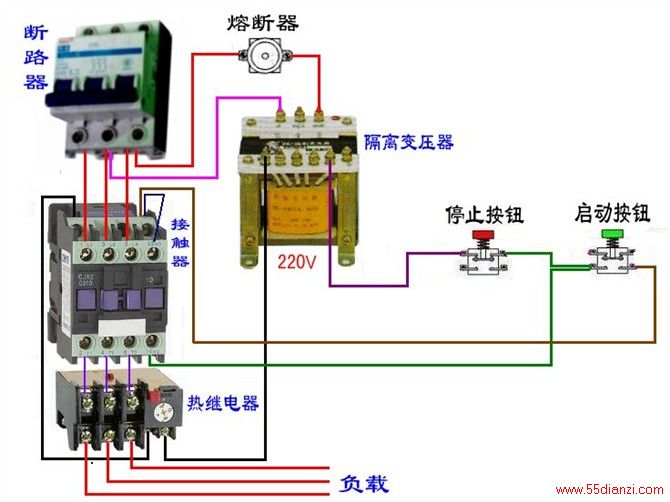

电动机启停控制电路图6
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放

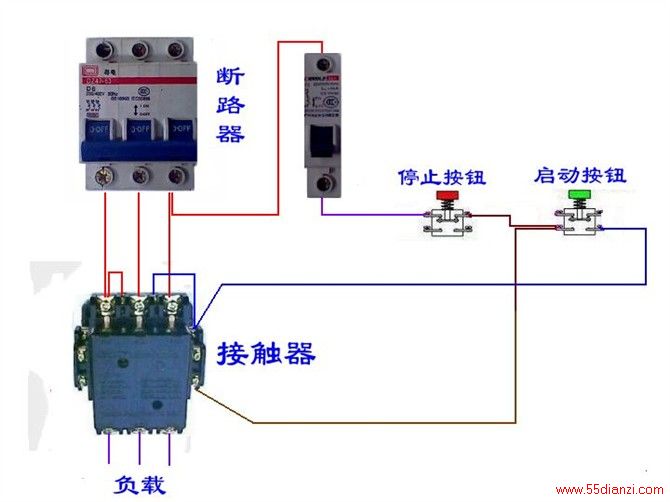

电动机启停控制电路图7
www.55dianzi.com
原始图片
上一张
下一张
自动 / 暂停播放
电动机启停控制电路图8
