三相电动机接低速运行电路图
点击数：7675 次 录入时间：03-04 11:37:43 整理：http://www.55dianzi.com 电气控制图

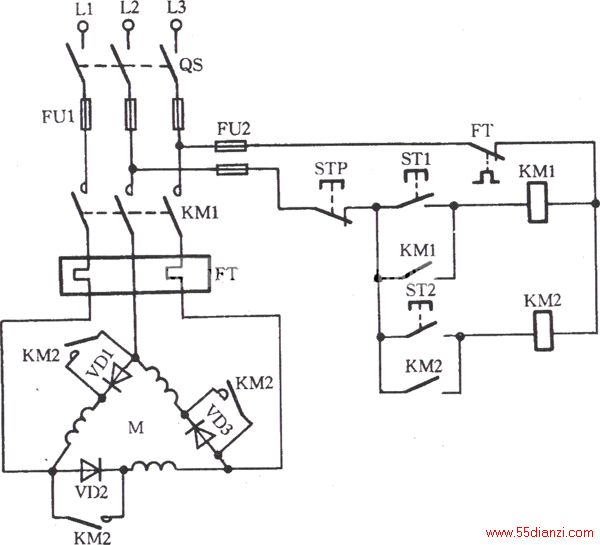

有时需要电动机减速运行，而又不想借用机械式减速器，这时可用如图所示电路实现。由图可知，在接三相绕组中各串人ＶＤ１～ＶＤ３，再并接常开触点ＫＭ２，按下ＳＴ１，ＫＭ１ｌ吸合，ＶＤ１、ＶＤ２、ＶＤ３接入绕组，电动机Ｍ低速启动运行。如再按下ＳＴ２，ＫＭ２吸合，将ＶＤ１、ＶＤ２、ＶＤ３短接，电动机Ｍ在额定电压下全速运行。
