有源电力滤波器的IGBT驱动及保护研究（2）

IGBT通常采用栅极电压驱动，它对栅极驱动电路有着特殊的要求。栅极驱动电压脉冲的上升率和下降率要足够大，导通时，前沿很陡的栅极电压UGE可以使IGBT快速导通，并减小导通损耗，关断时，其栅极驱动电路要给IGBT提供一个下降很陡的关断电压，并在栅极和发射极之间施加一个适当的反向负偏压，以便使IGBT快速关断，并减小关断损耗。IGBT导通后，栅极的驱动电压和电流要有足够的宽度，以保证IGBT在瞬时过载时未退出饱和区受到损坏。栅极驱动电压推荐值为15V±1.5V，这个电压值使IGBT完全饱和导通，并使通态损耗减至最小。施加关断负偏压可以抑制C-E间出现du/dt时IGBT的误导通，也可以减少关断损耗。

3门极电阻R1
　　
门极电阻R1的选取对通态电压、开关时间、开关损耗及承受短路的能力都有不同程度的影响。当门极电阻增大时，IGBT的开通和关断时间增加，从而使导通和关断损耗增加。当门极电阻减小时，则会导致di/dt增加，从而引起IGBT的误导通。所以应根据IGBT的电流容量和电压额定值以及开关频率的不同选择R1的阻值。
　　
Rl的值可以用下式计算：


IC为IGBT的集电极电流。如图3所示，一般R1取十几欧姆到几十欧姆，R2为30Ω。由于IGBT是压控器件，当集-射极间加高压时，很容易受外界干扰，而使栅-射极间电压超过一定值，引起器件误导通，为了防止这种现象的发生，在栅-射极间并联一电阻器R6可起到一定作用。一般R6阻值是R2阻值的l000~5000倍，而且应将它并联在栅-射极最近处。电路中的电容器Cl和C2用来抑制因电源接线阻抗引起的供电电压变化，而不是用于电源滤波。
　　
4EXB841驱动环节
　　

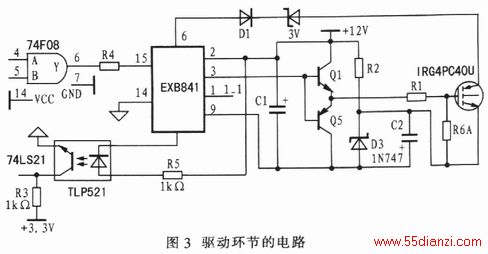

笔者在实验中采用的是EXB841型专用IGBT驱动模块，其最高运行频率为40kHz，输入信号经内部光耦隔离，光隔驱动电流为10mA，最大延时约为1μs。工作温度范围为-10℃~+85℃，供电电压为+20V～+25V。笔者对EXB841功能进行了扩展，图3为驱动环节电路。


EXB841的6引脚连接的二极管可检测IGBT的饱和压降，用来完成过流保护功能，4引脚的过流保护信号延时10μs输出。当IGBT有过流时，若UCE大于7.5V，内部过流保护电路开始动作，软关断IG-BT。通常在IGBT通过额定电流时UCE为3.5V，当UCE=7.5V时，IGBT有过流，其值约为额定电流的3~5倍，但是由于没有达到保护的阈值，保护电路不起作用。如果长时间工作在这种状态，则会导致IGBT损坏。为了可靠地保护IGBT，应该降低过流保护阈值，可以在D1与IGBT的集电极间反串一个稳压管，或多串几个与D1同规格的快速恢复二极管。如图3通过反串一个IN4728型3.3V稳压管使保护阈值降为4.2V。当检测到IGBT过流后，5引脚变为低电平，TPL521型光耦输出低电平，通过与门封锁控制信号输入，同时使4输入与非门输出低电平，触发功率驱动保护中断，完成相应的保护处理。
