LED驱动电路功率因数改善探讨以及NP1014解

测试结果
相关测试数据是NCP1014LEDGTGEVB评估板在负载为4颗LED、工作电流约为630 mA条件下测得的，除非另行有申明。图3及图4是不同条件下的能效测量数据。图5显示的是不同线路电压条件下的功率因数。需要指出的是，输入电压在90 Vac至135 Vac范围内时，功率因数高于0.8，远高于“能源之星”的LED住宅照明应用功率因数要求。

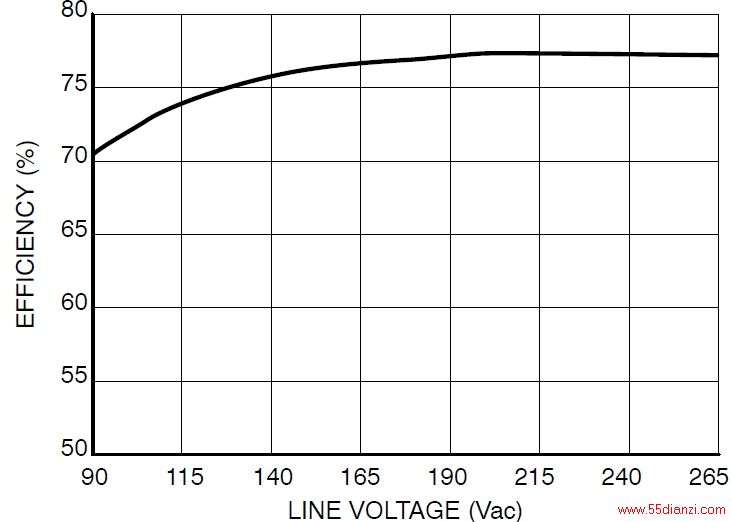

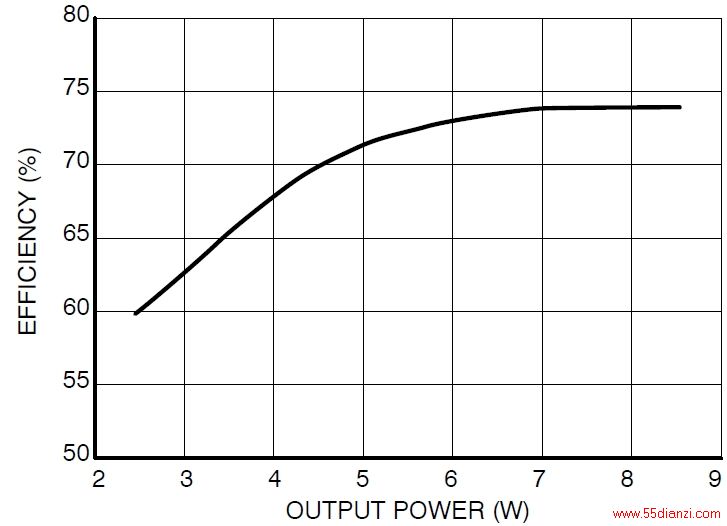

图3：Vin=115 Vac、不同输出负载时的能效              图4：Pout=8.5 W、不同线路电压时的能效

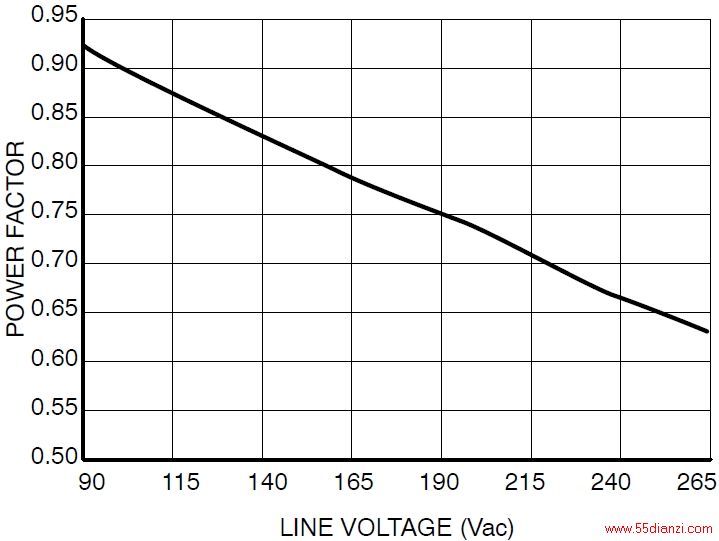

图5：不同线路电压时的功率因数。

总结：
“能源之星”标准为固态照明提供了量化要求，使LED驱动器面临一些新的要求，如功率因数校正。这就要求新颖的解决方案来满足这些要求，同时还不会增加电路复杂性及成本。本文结合优化的NCP1014LEDGTGEVB评估板，介绍了安森美半导体的离线型8 W LED驱动器参考设计的设计背景、解决方案及设计过程，并分享了相关能效及功率因数测试结果，显示这参考设计提供较高的能效，符合“能源之星”固态照明标准的功率因数要求，非常适合这类低功率LED照明应用。
