D成像器件的噪声分析
点击数:7172 次 录入时间:03-04 11:42:34 整理:http://www.55dianzi.com 电工文摘

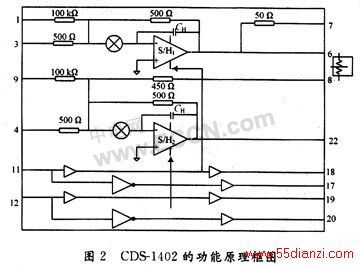

在一般简单的配置下,把引脚7和引脚8连接起来,就可以把S/H1的输出和S/H2的总结节点连接起来。当CCD输出偏置和视频信号的时候,引脚12输入高电平,使得S/H2进入信号采集模式。
S/H2采用电流一总结架构,它从CCD的输出信号(偏置加视频信号)中减去S/H1的输出信号(偏置信号),只保留有用的视频信号。引脚12输入低电平,使得S/H2进入保持模式,经过一段暂态的稳定过程,有用的视频信号从引脚22输出。对于CCD的输出信号,相关双采样电路是最常用的处理方法,主要是为了去除CCD信号中的复位噪声和kTC噪声,处理效果如图3所示。

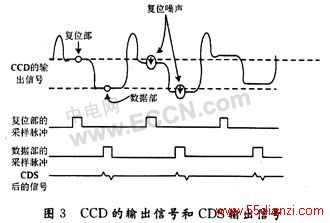

从图3可以看出,当复位部脉冲是高电平的时候。CCD的输出信号进行第1次采样,采样信号为复位电压、复位失调电压和复位噪声;当数据部脉冲是高电平时,CCD的输出信号进行第2次采样,采样信号除包括复位电压、复位失调电压和复位噪声外,还包括有用的视频信号。
2次采样的信号通过差动放大电路后输出,正好把复位部噪声去除掉。因为两次采样的噪声可以近似看成是相当的。因此通过相关双采样电路基本上可以把复位噪声去掉。
这里对CCD成像器件的噪声进行了分析,从几个噪声源着手(包括转移损失噪声、复位噪声、散粒噪声和暗电流噪声),分析了CDS相关双采样电路。虽然限于CCD其他噪声及电路工艺结构等原因,系统并未达到器件本身的读出噪声水平,但是CDS电路的作用确实明显,已将大部分噪声消除了。CDS技术已经得到广泛的应用,CDS-1402是一种专门为CCD设计的相关双采样电路,它的采样方法称为“采样-相减-采样”技术,比一般的CDS技术少一次采样保持,这样就减少了采样尖峰。
