LTC2654 的集成式基准实现了典型值为 2ppm/°C 和最大值为 10ppm/°C 的温度系数。它采用纤巧 20 引脚 4mm x 4mm QFN 封装和 16 引脚 TSSOP 封装,从而可为密集排列的电路板节省空间。AC 性能非常卓越,因为 LTC2654 就半标度步进而言提供 8.9us 的稳定时间,串扰为 3nV?s,从而使得 DAC 通道之间的干扰最小。LTC2654 用单一 2.7V 至 5.5V 的电源工作,通过高达 50MHz 的 4 线 SPI/Microwire 兼容接口通信。
LTC2654 提供多种选项,以满足特定应用的需求。设计师们可以选择 16 位或 12 位分辨率以及内部 1.25V 或 2.048V 基准,这产生了 2.5V 或 4.096V 的全标度输出电压。或者,可以利用一个电压高达电源电压一半的外部基准实现轨至轨工作。LTC2654 含有一个硬件选项,以在零标度或中标度给 DAC 输出加电,从而允许更大的设计灵活性,使设计首次加电时可以不强制接地。LTC2654 16 位和 12 位 DAC以及演示板已经供货。以 1,000 片为单位批量购买,每片 12 位分辨率版本的价格为4.80 美元,而 16 位分辨率版本则为每片 11.70 美元。

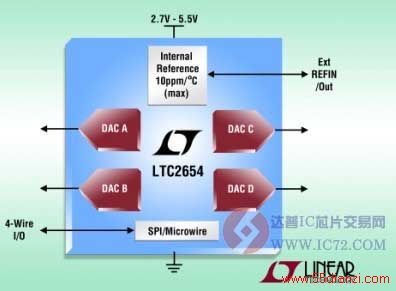

照片说明:具 ±4LSB (最大值) INL、10ppm/°C (最大值) 内部温度系数的 16 位 4 通道 DAC
性能概要:LTC2654
-精确基准,温度系数最大值为 10ppm/°C
-最大 INL 误差:16 位时为 ±4LSB
-在整个温度范围内有保证的单调性
-可选内部或外部基准
-最大值为 ±2mV 的低偏移误差
-2.7V 至 5.5V 的电源电压范围 (LTC2654-L)
-集成式基准缓冲器
-DAC 之间具超低串扰 (<3nV?s)
-加电复位至零标度/中标度
-异步 DAC 更新引脚
-纤巧 20 引线 4mm x 4mm QFN 和 16 引线窄型 SSOP 封装
