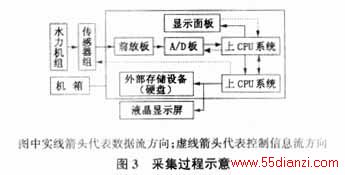

图3上面是硬件系统的结构。在实际应用当中选用不同类型传感器，形成不同的系统硬件配置。在上CPU 系统的控制下，传感器将采集到的物理信号传送到前放板中。经过前放板的调理和放大，信号进入到A／D板中。通过A／D板抗混滤波和A／D转换，数字信号最终生成。数据采集和转换完成后，通过上、下CPU系统之间的通讯，数据会传送到下CPU系统中，由下CPU系统负责数据管理和存储。 数据存储于硬盘之上。在液晶显示屏上会显示各个采集量的状态信息，作采集现场的监控。
在采集现场，有时可以不使用液晶显示屏，仅仅使用显示面板作数据采集过程中的观测量显示。在显示面板中，所需要观测的量通过按键来选择，相应的值也会在LED显示管和棒图中示出。
4结语
本文介绍了我们开发的一套适合于中小型电站使用的数据分析与监测系统。作为一套水轮发电机组运行监测的专门系统，它投资少，利用率高，系统更新周期短。除了可以像普通的在线监测系统那样工作外，它还可以对多台机组进行状态巡检，并具有进行机组性能试验的功能。这套数据分析和监测系统具有精度高、灵活性好、便于携带、用户界面友好的特点。它给用户提供了丰富的分析工具和功能模块的选择，以适应不同用户的需要。系统已在广东省的流溪河等水电站使用，用户反映使用效果很好。
参考文献
［1］刘晓亭，李维藩.水力机组现场测试手册［M］.北京：水利电力出版社，1993
［2］孙海军，蒋东翔.基于LabVIEW的便携式数据采集分析与诊断系统［J］.振动工程学报，2000，(13)
［3］陈进，钟平.利用LabView和LabWINOOWs／cvi联合开发双通道信号分析仪［J］.振动工程学报，2000，(13)
