称重模拟信号可以根据称重时间，卸料时间，称重误差等生产参数来调整，要避免生产中频繁出现某种物料计量超差或计量超时现象。
紧急停机时会出现秤里存料现象，所以秤的清空需要由HMI组态按钮来实现。按钮的配置是根据按钮触发的变量在程序中的调用来决定的。按钮对应变量可以对整个计量程序复位，也可以单独对某一种物料复位，如骨料秤。本文所述模拟演示系统在HMI组态时新增了”PLC复位”按钮,该钮对真个PLC计量复位.
3.2.3 燃烧器控制的模拟设计
基于VIPA 500 PLC的模拟演示系统在模拟燃烧器控制时能够实现风门的开度控制如鼓风门，引风门开和闭，开度百分比值随风门开闭而增加减小。除尘器出入口温度值，溜槽温度值随风门开度而程比例变化。同时，干燥筒负压和除尘器压差也按一定函数关系发生变化。
4 上位机监控组态设计
上位机监控组态设计分为PC监控组态设计和HMI监控组态设计。
4.1 PC监控组态设计
PC监控组态设计可以有两种方式实现，第一种，独立的监控组态设计。即充分利用组态软件所提供的函数功能，实现二次开发，以达到模拟演示效果。Fameview组态软件支持VbSCRJPT脚本函数，VbSCRJPT脚本函数支持71种以上功能的实现,包括画面表现,数据库操作,报表输出等等.能够最大限度的的模拟工业现场生产过程，适合给客户演示。
第二种模式是基于VIPA 500 PLC，即上位机和PLC通过通讯实现监控组态模拟，前面第三章的程序设计即考虑了此组态方式。这种组态方式可以大量的借鉴沥青混凝土搅拌设备在工业现场实际应用的组态设计，只做较少的修改即可。
短信的组态.短信息服务作为智能化生产的一部分,在沥青搅拌控制行业开始崭露头角.由模拟演示硬件组成图可以看到,短信服务的原理是通过手机发送短信息给短信处理模块(相当于另一部手机),短信处理模块通过串口和上位PC机通讯,将需要处理的信息反馈回发送短消息的手机.

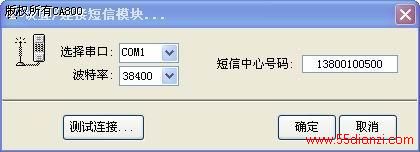

短消息在上位机组态内容首先是选择通信方式,传送速率设定和短信服务中心号码设定.如下图所示,其中串口我们选择COM1,波特率默认为38400,短信中心号码不同地区有所不同,可咨询当地运营商.
短信组态第二步就是组态短信息内容.短信内容可以是当前生产数据如,当前产量,当前沥青温度等;短信内容也可以是历史生产数据,如过去某天的产量或温度,电机电流值等.
4.2 HMI组态设计
HMI组态设计因HMI硬件性能而不同,这里以施奈德XBTGT为例,由于HMI组态软件功能所限,该型号组态方式必须基于VIPA 500 PLC.相对与PC组态HMI组态更简单,只是增加了几个外部生产控制按钮,如”开始生产”,”停止生产”,”PLC复位”等

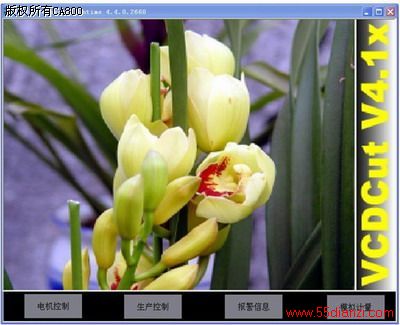

HMI视频应用是比较新的事物,该应用打破了传统视频控制的模式.传统视频应用需要多台监视器和视频交换器,而HMI这些都不需要,所需要的只是多设定几个视频画面即可.如下图所示:
图5 HMI视频组态画面
另外HMI视频还可以录制,拍照并保存.组态设计时首先添加视频画面,图5所示视频画面为单窗口单画面型,也可以在单窗口中显示多个画面,这可以根据需要来设置.

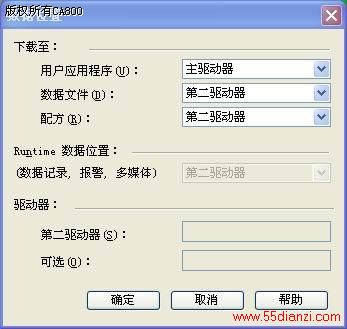

视频、图象文件的保存路径需要在组态设计时设定.支持视频的XBTGT有外接存储卡,视频,图象文件默认保存在存储卡内.组态时鼠标双击项目的”数据定位”选项,弹出下图设置画面:
图6 HMI数据定位设置
将数据文件选项对应的设置设为”第二驱动器”即可.
5 结论
基于VIPA 500S PLC的模拟演示系统硬件配置简单,软件编程和组态任务小,开发周期短.能够实现工业现场生产工艺流程和工况的模拟演示.该系统已经在北京德基沥青混凝土搅拌设备销售演示和公司员工业务培训中广泛的应用.
参考文献:
1 Fameview组态软件手册
2 VIPA system 500s speed7-CPU manual 06/47
3 施奈德XBTGT系列用户手册Vijeo 4.4.0b
