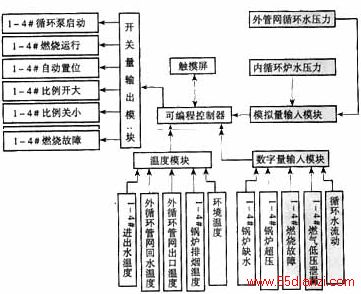

图4 PLC输入输出原理图
根据需要，系统可设定任意工作时间或若干个时段，每时段里可分别设置锅炉的起动和停止，实行无人操作。也可配置网络通讯模块，通过互联网实现远程通讯和异地监控。
四、结论
（1） 改变了热水锅炉控制中以锅炉出水温度来控制锅炉负荷的方法，采用系统回水温度控制，出水温度仅作为该台锅炉的联锁保护，锅炉负荷调节具有很好的跟随性；
（2） 采用联控方式运行，能自动分配参与运行的单台锅炉的负荷，锅炉运行的工况变化平稳，而且节省投资和运行管理费用，减少设备运行损耗；
（3） 在电站锅炉的配风、给料等协调控制中，采用滑动比例调节执行器开大关小信号，有重要的参考价值。
