一、引言

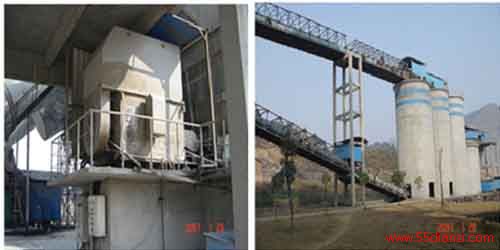

粉磨站具有一套年产100万吨水泥生产线，工程设计初期收尘器的收尘风机是定速运行，其风量调节依靠档板开度来控制。考虑产量变化及生产品种的变化（水泥成品的颗粒细度不同），需要不同的风量来满足工艺要求。若用档板调节，不但控制精度较差，而且依靠档板截流来减少风量，电机的出力变化较小，造成大量电能被白白浪费。为了改善工艺、降低能耗，水泥厂的设计人员决定对收尘风机采用变频调速改造，风量的调整决定通过变频器来改变收尘风机的转速来实现。用户通过大量考察论证，最后选用湖南中科电气有限公司的一台高压变频器（型号为CSHF-550/06-A）驱动收尘风机。
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
二、现场工艺简介
1、水泥生产工艺
水泥的生产步骤，可分为以下八个步骤：
原料的提取（采矿） 原料的破碎 原料的储存和预均化 原料的粉磨（球磨机） 生料的均化和储存 煅烧（生料通过旋风筒预热后再进入回转窑烘烤物料，煅烧成熟料） 水泥的粉磨（根据水泥的品质，混合其他的化学原料粉磨）。
水泥的储存与运输 其中物料的粉磨工艺流程是：
电动机通过减速机带动磨盘转动，物料从下料口落到磨盘中央，在离心力的作用下向磨盘边缘移动并受到磨辊的碾压，粉碎后的物料离开磨盘，被高速向上的气流带至与立磨一体的分离器，粗粉经分离器后返回到磨盘上，重新粉磨；细粉则随气流出磨，在系统的收尘装置中收集下来。
收尘风机的转速（收尘器所需风量）主要由管磨机内工艺情况（产量及粉的细度）决定。

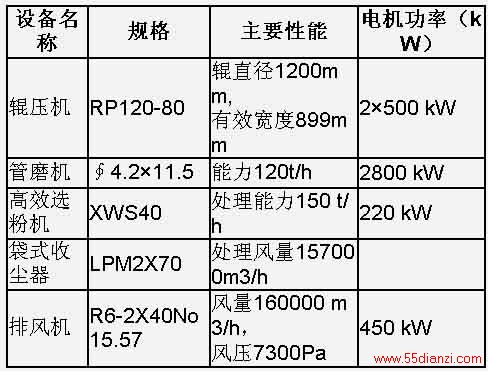

2、水泥粉磨系统主要设备：（表一）
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>

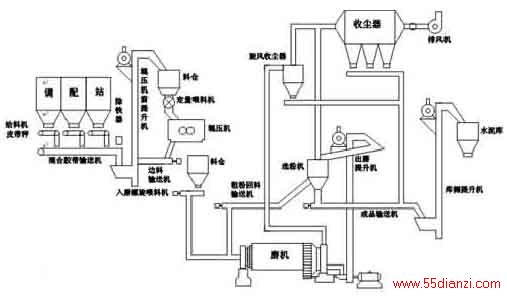

3.水泥生产工艺图
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
三、收尘风机系统控制方案
1、主回路方案
工作原理：变频器为一拖一配置，即一台变频器拖动一台电机。变频器高压进线端直接接于6kV电压等级的主动力电源，输出侧直接连接电机。QF1为用户现场高压断路器，为了实现对变频器故障保护，变频器与QF1的合、分闸回路实现连锁，只有变频器控制系统正常才允许QF1合闸，而变频器重故障则跳开QF1。
2、控制回路方案
按照用户要求,变频器可以根据用户反馈的风压信号来调节风机的风压,也可以与用户的风门进行开、合联动。
变频器控制柜有“本机控制/远程控制”选择开关，可以方便地选择本地操作或远程操作，变频器支持MODBUS、PROFIBUS、TCP/IP等协议及硬接线连接来实现远程操作，本套系统与用户中控室DCS采用硬接线连接。即DCS给变频器发启动、停止指令及一路频率给定信号，变频器反馈给DCS“备妥”、“运行”、“报警”、“故障”四路开关量信号及“电机转速”、“电机电流”两路模拟量信号。

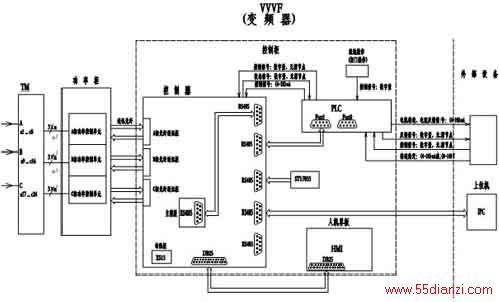

变频器概略图如下：
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
四、节能效果分析

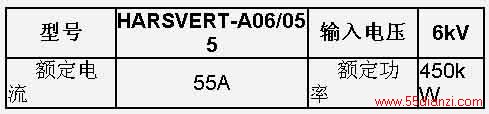

1、变频器参数
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
2、电机参数
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
3、节能计算
通过流体力学的基本定律可知：风机、泵类设备均属平方转矩负载，其转速n与流量Q，压力H以及轴功率P具有如下关系：Q∝n ，H∝n2，P∝n3；即，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的立方成正比。

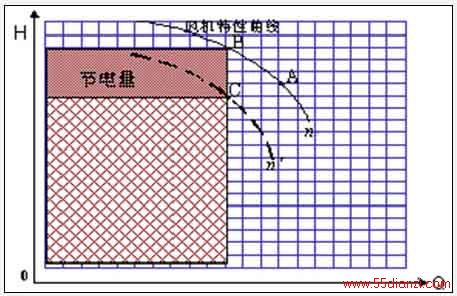

根据风机工作特性：原来系统采用档板调节时，风机工作点将由A沿曲线向B点移动；目前系统采用电机转速调节时，风机转速由n0 调整为n’时，风机工作点将由B点降至C点。因此采用高压变频器调速，其节电量如下图所示。
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
根据工艺要求，收尘风机的电机转速降为额定转速的80％时，调速系统（变频器＋电机）从电网侧吸收功率约降为额定转速时的51％，即0.83×100%=51%。因此若工艺要求收尘系统风量下降即收尘风机转速下降时，节能效果将十分明显。
现在，粉磨站的生产任务繁重，生产线基本在满负荷甚至超负荷运行，水泥生产量基本在120－130t/h，在最大负荷下，变频器运行频率约为37.5Hz，输入电流（从变频器网侧吸收）约为28A。对比相同工况下的另外一条生产线，在产量基本相同情况下，没有变频改造的收尘风机运行电流约为44A，从比较情况来看，经变频改造的收尘风机节能效果非常明显。
五、变频改造对系统产生的其他效果
通过对粉磨站的变频节能分析测算表明，设备进行变频改造后，具有显著的经济效益，并且在其它方面也产生了一些显著的影响：
（1）采用变频调节后，系统实现软启动，电机启动电流只是额定电流，启动时间相应延长，对电网和变压器无大的冲击，减轻了起动机械转矩对电机机械损伤，有效的延长了电机的使用寿命；
（2）变频改造前，风量的调节要靠调整档板的开度来完成，一次风量的改变通常要反复调节多次才能完成。变频改造后，电机转速的改变只要在DCS设定即可，大大降低了劳动强度，提高了生产效率，风量调节更平稳、精确；
（3）收尘风机改变频后，由于变频器采用单元串联移相技术，因此在理论上可以消除41次以下谐波。由于实际制造工艺的限制，网侧电压谐波总含量可以控制在2％以内，电流谐波总含量小于4％；
（4）变频输出采用PWM技术控制，输出电压波形基本接近正弦波，谐波总含量小于1％，上述指标均满足IEEE-519国际电能质量谐波标准要求；
（5）该变频器为电压源型结构，功率因数可高达0.95；
（6）厂房设备噪声污染大大降低。
