参数不确定 配电系统可靠性区间评估

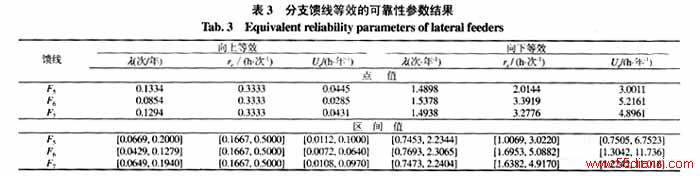

 2）可靠性区间评估：根据评估步骤对主馈线F₄上的3条分支馈线进行网络等值，所得的区间结果如表3所示。表中点值和区间值分别为用与不用区间评估得到的结果。
    从表3中可看到，所有点值都落在区间值内，但不同的是：区间值能反映出当参数在一定范围内变化时，可靠性指标变化的区间范围，因此只要参数变化不超过预定的范围，可靠性指标也不会超过所得的区间，故可不进行多次点值评估，以减少计算量，且区间评估结果比点值评估结果更符合工程实际，包含的信息量更大。总之区间评估可很方便地计及参数不确定对可靠性指标的影响并进行参数灵敏度分析。从表中数据还可看出，分支馈线向上等效的年持续停电时间区间值和点值相同，都等于断路器配套隔离开关操作时间（因3个分支馈线首端都装设了断路器），而向下等效的年持续停电时间不同，其原因是向下等效的指标是除本身外其他馈线(包括主馈线)对该馈线的等效参数，不同分支馈线受主馈线影响不同，因而等效参数也不同。表4、5为通过向上和向下计算可靠性指标求得的部分负荷点及系统的区间指标和停电经济损失。

5 结论
    （1）采用区间算法对配电系统可靠系统性评估时可靠性原始参数的不确定性进行了考虑，更好地反映了系统可靠性的真实程度。
    （2）针对实际复杂配电系统，采用一定的网络区间等值简化，降低了评估的繁杂度，该简化方法能用于实际系统的可靠性评估。
    （3）区间评估模型综合考虑了各元件及负荷支路区间参数对指标的相互影响，可方便地只通过一次区间评估求解出参数在任意区间段内变化时指标的范围，具有一定的理论意义和工程实用价值。

参考文献

[1]  Billinton R, Wang P. Reliability-network-equivalent approach to distri-bution system reliability evaluation[J]. IEE Proc-Gener,Transm,Distrib 1998, 145(2)：149-153.
[2]  王成山, 王守相(Wang Chengshan,Wang Shouxiang).基于区间算法的配电网三相潮流计算及算例分析[J].中国电机工程学报(Proceedings of the CSEE).2002,22(3)：58-62.
[3]  刘开第, 吴和琴, 庞彦军, 等.不确定性信息数学处理及应用 [M].北京：科学出版社, 1999.
[4]  Miranda V. Fuzzy reliability analysis of power systems [C]. Power System Control Conference on 1996 (PSCC96)：245-252.
[5]  万国成, 任震, 田翔(Wan Guocheng , RenZhen , Tian Xiang).配电网可靠性评估的网络等值法模型研究(Study on model of reliability-network-equivalent of distribution system reliability evaluation)[J].中国电机工程学报(Proceedings of the CSEE).2003,23(5)：48-52.
[6]  万国成, 任震, 荆勇, 等(Wan Guocheng , Ren Zhen ,Jing Yong, et al ).主馈线分段开关的设置研究(Deployment of disconnect switches on main feeder)[J] .中国电机工程学报(Proceedings of the CSEE).2003,23(4)：124-127.
[7]  李卫星, 李志民, 刘迎春(Li Weixing, Li Zhimin,Liu Yingchun).复杂辐射状配电系统的可靠性评估(Evaluation of complex radial distribution system reliability)[J].中国电机工程学报(Proceedings of the CSEE). 2003,23(3)：69-73.
[8]  武娟(Wu Juan).配电系统可靠性评估的模型和算法(Distribution system reliability assessment: the model and method)[D].广州：华南理工大学(Guangzhou：South China University of Technology).2001.
[9]  Billinton R, Jonnavithula S. A test system for teaching overall power system reliability assessment [J]. IEEE Tran. On Power Systems, 1996,11(4)：1670-1676.

附录  分支馈线首端不装设断路器的情况分析

    如果不设断路器，则分支馈线上每个节点故障都会导致上级馈线停运，因此，分支馈线对上级馈线的等效节点故障率区间应该是分支馈线上所有节点故障率区间之和，其停运时间区间根据分支馈线结构而定：如果分支馈线上第i个节点与分支馈线首端间有分段开关，则节点i故障时，上级馈线反映分支馈线的等效节点修复时间区间为分段开关操作时间区间；如果无分段开关，则为节点i的修复时间区间数。这种情况下，分支馈线的等效区间参数为

式中 为分支馈线上节点k的等效故障率区间；为节点k故障时导致分支馈线停电的时间区间。若节点k与分支馈线首端间无分段开关，则为节点k的等效修复时间区间。若有分段开关，则为分段开关操作时间区间。
