集里变主变差动保护差流过大原因

集里变主变差动保护差流过大原因

点击数:7243 次   录入时间:03-04 11:43:15   整理:http://www.55dianzi.com   电工文摘
    1号主变差动保护差流过大的原因与2号主变差流过大原因一样,主要是因为实际运行过程中主变各侧的电压与标称电压不同,导致实际运行过程中的额定电流与以标称电压为基准计算出的额定电流不同,从而使得以标称电压为基准选取的中间变流器抽头不能平衡主变各侧的二次电流,使其在差动回路中产生较大的差流。由于差流产生的原因与2号主变相同,这里我们不再进行重复分析,只对1号主变高低侧接入的中间变流器的抽头进行重新折算。

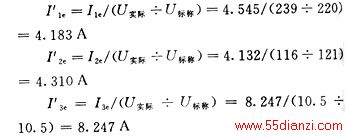

  已知以标称电压为基准时1号主变高、中、低压侧的二次额定电流分别为I1e=4.545 A、I2e=4.132 A、I3e=8.247 A,当主变各侧的实际运行电压为239/116/10.5 kV时,可通过其关系式I′e=Ie/(U实际÷U标称)折算出各侧的实际二次额定电流分别为:


  以中压侧二次额定电流为基准:高压侧所经FY-1 A中间变流器的变比为4.85/5、初级抽头/次级抽头选1-5/1-6。低压侧所经FY-1 A中间变流器变比为9.56/5、初级抽头/次级抽头选1-12/1-2。将1号主变差动保护差流回路的中间变流器的变比按上述数据重新进行整改后,将大大降低差动回路中的差流。
5
  当以标称电压为基准计算主变各侧二次额定电流平衡系数时,对于末端变来说其差流有可能超标,若出现这种情况二次额定电流及电流平衡系数必须按主变运行过程中的实际电压进行计算,这样才能使差动保护的差流降低至允许值,并且确保主变区外发生近区各类型故障时差动保护都不会误动。

上一页  [1] [2]
