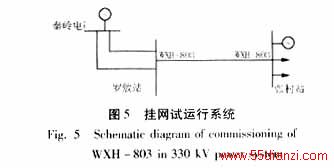

该线路配置双重保护配置：一套为南瑞公司RCS-931型纵差保护装置； 另一套为日本三菱重工MCD-H PCM 电流差动继电器。鉴于线路较长，以上保护均复用PCM通道，保护室与通信机房之间采用光纤连接，在通信机房设有专用数字接口实现光电转换并与通信设备相连。WXH-803保护装置输出光信号通过光纤传输至通信机房，在通信机房经过专用设备采用PCM复用方式实现与通信设备的连接，如图6。试运行期间，装置未发生异常情况，经受三次区外故障，正确不动作，倒闸操作过程中，装置未出现异常。

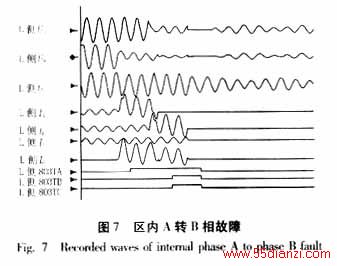

2002年11月在华北电力集团公司电网安全稳定技术管理中心数模试验室进行了500kV数模试验。参加此次试验还有：ALSTOM公司的P544纵联差动保护，南京南瑞继保电气有限公司RCS-931A型纵联差动保护，北京四方继保自动化有限公司CSL-103A型纵联差动保护。由于WXH-803保护装置采用快速变数据窗相量算法可在保证可靠性的前提下可有效地提高电流差动保护的动作速度。验收试验中金属性故障时保护的典型动作时间16－18ms (含出口继电器时间)，此算法至少比采用半周算法的保护快5ms。图7是150km小系统中点发生A相单相接地故障50ms后转换为B相接地故障，首次A相故障18ms跳A相(短路电流0.9A),转换为B相故障33ms三相跳闸。
4 结束语
WXH-803数字式光纤电流差动保护装置采用96点高速采样、快速短窗算法、采用故障分量差动、稳态量电流差动、零序电流差动作为差动保护的判据。经过500kV系统动模试验、数模试验验证及330kV系统挂网试运行，证明了WXH-803保护装置可以适用于500kV输电线路。
参考文献
[1]李瑞生，索南加乐，张克元等.高压微机线路保护自适应数字滤波器. 第八届全国继电保护学术研讨会论文集.2001,03 北京
[2] 尹项根等，故障分量差动保护，电力系统自动化，1999(11)
[3] 伍叶凯，员保记.利用故障分量的分相式电流差动保护.继电器，1996，(3)
[4]王绪昭，伍叶凯，杨奇逊.一种适应于双端系统微机微波电流差动保护的跳闸判据.继电器，1991，19(4)
[5]高厚磊，江世芳.负荷电流对电流差动保护动作性能影响分析.继电器，1999，27(1)
[6]文明浩，李瑞生，王强等.分相电流差动线路保护中零序差动作用分析.继电器，2002 (12)
