循环软启动变频调速在300MW汽轮机组给水泵

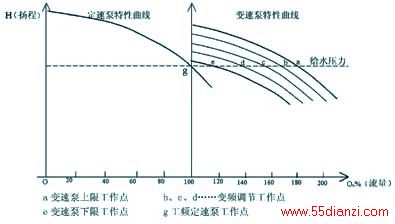

图3 工频定速泵与变频调速泵并列运行调节原理图
4.4 一拖三循环软启动变频调速给水泵特点应用变频器实现电动给水泵循环软       启动和调速运行是主给水系统电动给水泵启动和调节方式的一场变革。这一方式从根本上解决了液力耦合器调速的所有弊端。其主要特征是：
      （1）实现了给水泵的软启动，减少定压下启动的冲击电流，缩短了启动时间，减少了启动过程中的铁损、铜损和对主绝缘的损伤。
      （2）实现了给水泵的无级调速,调速精度高（0.01hz）解决了液力耦合器丢转问题。
      （3）高效率（变频器效率可达到98%）、高功率因数（变频器工率因数可达到0.98）、高节电率（节电率在相同条件下高于液力耦合器15%以上）。
      （4）具有工业网络及通讯接口，可以方便地实现dcs的启动、停止、联锁、闭锁、开环、闭环、手动、自动控制。
      （5）保护功能齐全，具有过流、输出电压异常、过载、电机过热、冷却风机异常等、停电检测、接地检测等功能。
      （6）维护量小、故障率低、使用寿命长，一般可以达到80000h无故障。
       （7）年运行维护费用远远低于液力耦合器。

5、二拖三软启动变频调速给水泵方案也是可行的
       一拖三软启动变频调速给水泵理论上是可行的，但尚无运行实践，人们不免担心，万一变频器故障怎么办，其实这很简单，增加一台变频器问题就解决了。其原理图如图4所示。

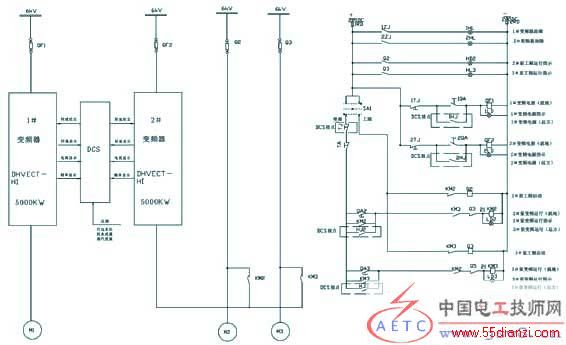

图4 二拖三软启动变频调速给水泵方案原理图
       这一方案在锅炉机组启动时可以用#2（#3）给水泵变频启动带负荷至50%额定容量时，启动#1给水泵，运行正常后可将#2（#3）给水泵切换到工频运行，以#1给水泵变频调速运行，保持锅炉水位。#3（或#2）变频给水泵做备用。
这一方案尽管增加了一台变频器，其初投资也不高于汽动给水泵，其综合技术经济比较是可取的。

6、结束语
         变频调速是当代最先进、最可靠、最高效的调速技术。低压变频器在火电厂已得到了广泛应用，在实现自动控制和节能降耗上收到了良好效果，已被社会所公认。高压变频器在火电厂的送、引风机、排粉机、灰渣泵、循环水泵、汽机凝结水泵、母管制给水泵等技术改造、新建、扩建机组中，已经和正在广泛得到应用。高压变频器在电厂的应用，已经和正在得到人们的普遍重视。
        节能降耗是基本国策，也是长远方针，对待节能降耗要像对待环保那样应从根本上加以重视。主给水泵是必须进行调节的主要辅机，也是火电厂单机耗电量最大的辅机，应用变频器进行一拖三循环软启动变频调速或二拖三变频调速运行 是主给水泵调速的最佳选择。
