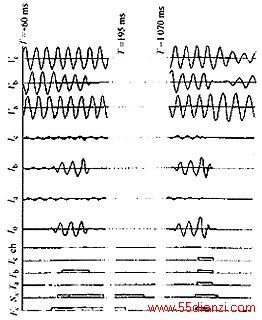

图5 柘—斗线对树放电录波图
Fig.5 Fault record of Zhe—Dou line when discharge
to tree occurs
例6 天生桥—平果Ⅱ回500 kV线路于1997年1月22日21时53分39秒及23日0时1分31秒先后两次因农民放火烧山，火光及烟雾造成B0永久故障，现选22日平果侧为例，见图6。电流增大较快，因此启动元件、工频变化量方向元件、零序方向元件、选相元件皆能快速动作，原始记录天生桥侧19 ms，平果侧24 ms，动作出口，快速切除B相故障。合于故障时，由加速保护切除故障（主保护方式为允许式）。

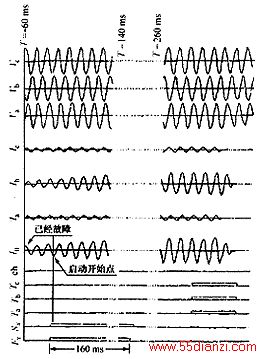

图6 天—平线平果侧B0永久故障录波图
Fig.6 Fault record of Tianshengqiao—Pingguo line
when permanent ground fault occurs on phase B
at Pingguo side
3 单侧电源线路故障时切除故障的性能
单侧电源线路发生单相故障，如果要求快速选相跳闸，传统保护很难实现，但LFP—902A则能顺利实现。
例7 广西沙坡变为无电源侧变电站，马—沙220 kV线路装设了LFP—901A和LFP—902A保护，1997年10月24日6时45分32秒，发生C相接地故障，沙坡侧保护动作情况见图7，无电源侧变压器中性点接地能提供零序电流（三相电流大小相等，方向相同）。此时启动元件（I0，ΔIφmax）动作，因原理合理，工频变化量元件、复合距离元件、零序方向元件、选相元件皆动作，原始记录纵联保护（工频变化量阻抗保护及零序方向高频保护）以8 ms快速动作出口，将故障相（C相）切除。实践证实了原设计具有的良好性能。

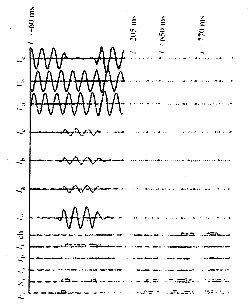

图7 马—沙线C相接地故障录波图
Fig.7 Fault record of Ma—Sha line
when ground fault occurs on phase C
例8 图8是沙坡变电站LFP—901A动作情况。启动元件动作发信，零序方向元件动作停信，但选相元件不能动作（ΔIφφ=0），选相失败，必须等150 ms后三相跳闸，但LFP—902A在8 ms已动作跳闸。后期程序，对于LFP—901A的无电源侧加了低电压选相，就能按相快速跳闸了，但本套装置属早期产品。在图7上还能说明另一个问题，两套保护同时投重合闸时，没有跳闸的保护，由不对应启动重合闸，不需要其他保护来启动。LFP—902A于670 ms发合闸命令，LFP—901A于685 ms发合闸命令，相差15 ms，前者由本身保护启动，动作快，后者由断路器跳位继电器不对应启动，动作稍慢，但不会造成二次重合闸。
图8 沙坡变电站录波图
Fig.8 Fault record of Shapo substation
4 单侧空充线路运行发生故障时纵联保护的性能
在传统保护中，合于故障时有加速保护，但空充线路运行时，对侧断路器尚未合上，纵联保护尚未投入，若在线路末端发生故障，只好由第Ⅱ段延时动作跳闸，因而无法实现快速切除故障。LFP—900的纵联保护对这种情况在方案中作了周密安排，也能以较快速度切除故障。
例9 天生桥—平果Ⅱ回500 kV线路，1997年3月16日0时3分，0.5 h前发生单相瞬时性故障，天生桥侧因TLS—1B元器件故障三跳未合闸，平果侧重合上空充线路运行，靠近天生桥侧发生B0永久故障（见图9），LFP—901A在方案中考虑了此种故障，原始记录允许式纵联保护（工频变化量方向高频保护）以较快速度（54 ms）切除了B相故障，重合于故障，由CF1，CF2加速保护三跳，切除故障。
图9 天—平线天生桥侧B0永久故障录波图
Fig.9 Fault record of Tianshengqiao—Pingguo line
when permanent ground fault occurs on phase B
at Tianshengqiao side
参考文献
1 沈国荣.工频变化量方向继电器原理的研究.电力系统自动化，1983，7（1）
2 戴学安.继电保护原理的重大突破——综论工频变化量继电器.电力系统自动化，1995，19（1）
3 沈国荣，邓绍龙，朱声石.区分振荡与短路的新原理.电力系统自动化，1990，14（1）
