成本增加不多，却提高了网络的可靠性。
随着技术的发展，将会有更多的光纤器件、光端设备及新技术被引入配电自动化通信中来，使网络设计更加方便合理，更适于电力系统应用。
3．1．5 卫星通信
利用超小口径（0．5～1．2 m）卫星终端系统（USAT Ultra－Small Aperture Terminal）进行双向卫星通信，工作在Ku或C频段，是一种由主站控制的卫星通信系统，与地面的无线通信相比其主要特点是可靠性好；速度高；网络布置具有更大的灵活性，适合不同的地形，特别适用于山区。在国内已有用于主控站、变电站、集控站和地调中心的例子。但是此方式设备成本高，每年要支付卫星租用费。
3．1．6 扩频
无线扩频通信在配电自动化中应用很少，有待试用和考验。
3．2 通信方式的选择
根据各地的实际情况，结合性能价格比衡量选用，注意以下几点：
a．所采用的技术是否成熟可行，是否有一定的先进性和超前性，因为现代社会和技术发展步伐加快，新技术层出不穷。
b．投资规模大小及系统预定要实现的功能数量。
c．测控点的数量，分布疏密情况，通信实际有效范围。
d．采用有线电缆或光缆时，架设（架空或地缆或沿建筑物铺设）是否方便；采用无线传输时，所申请的信道是否干净、干扰小（考虑不同季节、1 d内 不同时间的影响），本地区将来无线频率的使用情况。
e．地形、地况、空中及设备周围电磁干扰情况。
f．试验网络与将来的整个大网络间有良好的兼容性，使投资得到充分利用；配电自动化通信网络与原有通信设备和以后要投入的通信设备的共用或兼容情况。
可以将几种方式有机结合，取长补短，与系统总体设计综合考虑。
3．2．1 以无线方式为主
若城区面积小，各测点分布面积小，投资小，则可选择无线方式为主的通信方式；而对实时性要求不高，数据量较大的变台监测，可采用有线方式；对小区抄表，可采用低压载波。城区面积较大，测控点多时，无线通信距离过远或有建筑物阻挡时，根据需要可加建1个或几个中继台（二级站）。若地处山区，地势对通信影响较大，施工又比较困难时，带中继台无线通信方式，可能是比较好的选择。
3．2．2 以光纤方式为主

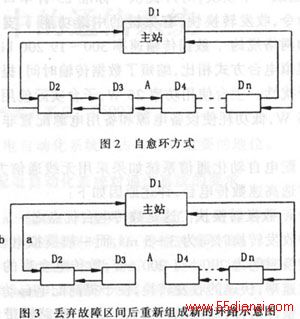

以光纤通信为主网络，在距离中心主站比较远或测点稀少的地方，辅以无线通信方式或有线局域网的方式，可能是现实比较理想的方式。主网络采用可靠性高的自愈环，分网络采用单环网的分层主辅结合方式，有利于提高系统的可靠性。采用不同

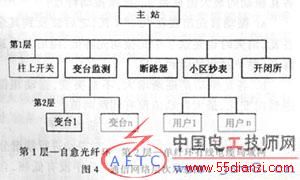

的通信方式，容纳不同的通信介质，是经济合理的，有利于普及。通信网络层次示意图见图4。
4 投运工程实例分析
已经投运成功的有代表性的有自贡、北流、昆明、石家庄和唐山等配电自动化项目。前4个都采用无线方式。其中，自贡市地处山区，大面积有线铺设比较困难，市区面积相对较小，无线方式是比较适合的选择，主站设在自流井分局主楼，天线设在楼顶；考虑城区高低起伏较大，设立一个中继站，站址设在全市最高的土地坡变电站的微波天线铁塔上，可覆盖全市区，完成整个市区内不能直通主站的信号的转发。解决了高山及高建筑物对信号的阻挡；变台监测采用局域网RS－485有线电缆方式。自
贡配电自动化项目的成功运行，证明此通信方式是比较合理有效的。
唐山配电自动化项目采用光纤通信与有线通信相结合的方式。第1层为主环路，采用高可靠性的光纤自愈环方式，所有重要的现场设备如柱上分段开关、柱上联络开关、线路出口断路器、开闭所、通信控制器等均设在该层，以满足系统的可靠性和实时性要求。第2层设变台监测仪、小区抄表等设备，此层为非重要（与开关状态和数据相比）的、可靠性实时性要求不高的数据，采用单纤非自愈环、有线电缆方式，有利于降低成本，而又不影响系统的整体性能。
5 结语
在配电自动化通信系统中，以光纤通信的自愈环方式为主，辅以有线、无线等其它方式，很可能是未来几年内配电自动化中通信组网技术的主流。新技术的开发成功，会提供更多的通信方式供选择，例如卫星通信，当使用超小口径地面接收设备成为可能、天上的卫星足够多、卫星租用费用能够被供电部门接受时，这种通信方式很可能是一种较好的通信方式。
