D. 第四部分表示常量。其值由参数表中取出，参数表中的数据由消息发送过来。
III. 各个功能块的次序和每个功能块中四个部分的次序，由组态的次序决定。
第一部分的格式：
第二部分（输入网络变量的格式）：
第三部分（输出网络变量）的格式：
第四部分（常量）的格式：
Ø 中间变量表的结构：由数据的类型决定字节长度。
中间变量表通过赋初值来确定其结构，此时中间网络变量只有空结构，没有数据，其数据等待输入，由变量模块、取数据函数GET（）、设置数据函数SET（）来完成。变量模块中分三个类型，有常量、网络变量输入和网络变量输出。这三种类型的数据最终都要放入中间变量表中，输入时，如是常量，则从参数表中取出常量，放入中间变量表中。参数表中的数据预先由消息节点发送，在读参数表时已读入数据。由READP（）程序完成。
如不是常量，则由网络变量输入来接受数据，数据还是由消息节点发送过来，用GET（）函数读入，再由SET（）函数放入PTAG中间变量表，以备运算使用。
输出时，再由中间变量表中取出，放进输出网络变量进行输出。再由节点通过网络传递到消息节点，通过消息节点上的输入网络变量可以观察运算结果。
特别要注意的是：中间变量表的字节长度是随着常量数据的类型（只有整型和浮点型）、网络变量的数据类型来确定，因而，不同的模块运算中间变量表的长度是不同的，这也反映在索引表的内容上。

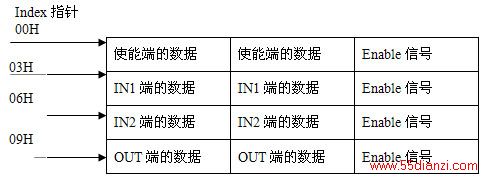

Ø 中间变量（Ptag）表的格式：（一个模块）
Ø 参数表的格式：（放常量）
要实现这样的加法功能，先在组态工具中画出如上图的组态功能图，经编译后生成所需的控制模块代码。
如设计代码为：｛0，0，0，0，0，1，0，2，0，1，0，4，1，0，0，6，0，2，0，10｝。索引表设计为：｛16，0，16，0，16，0，16，3，16，1，16，6，16，0，16，3，16，6，16，9，16，9，16，0｝。//16 完全和程序中生成的数据类型的编程方法有关。
3 结束语
在LonWorks技术的基础上实现组态控制有着广阔的发展空间。依靠极强的Neuron芯片及LonTalk协议，使得组态控制得以在线编译并实时运行。采用消息包的形式向Neuron 芯片传送组态控制的模块，减少了Neuron 编程的工作量以及编译工作，增加了系统的灵活性和开放性。为组态软件的发展提供了更为开阔的市场。
参考文献：
[1]Echelon Corporation.Neuron C Programmer’s Guide, Revision 4
[2] Echelon Corporation.Neuron C Reference Guide, Revision 2
[3] Echelon Corporation. Neuron C User’s Guide, Revision 3
[4]杨育红 《Lon网络控制技术及应用》 西安：西安电子科技大学出版社，1999
[5]杨育红 《Lon网络程序设计》 西安：西安电子科技大学出版社，2001
[6]马国华 《监控组态软件及其应用》 清华大学出版社 2001
