②CAN通讯卡选用华控公司的HK-CAN30B，它是一种将CAN通讯协议与PC机PCI总线标准相连接的非智能CAN插卡，通过该卡可对工业现场具有CAN通讯接口的仪表和控制设备进行监控。
③CAN现场设备选用华控的RSM智能模块，每个模块都是在一个嵌入式实时多任务的内核管理下周期性工作，按组态要求定时地向上发送和取得数据。
④通讯媒体可以选用双绞线、带屏蔽双绞线等。
⑤客户端选用力控公司的力控2.6监控组态软件。力控2.6支持OPC技术。它作为OPC客户端，充分利用了OPC服务器的强大性能，为工程人员提供了方便高效的数据访问能力。在力控中可以同时挂接任意多个OPC服务器，每个OPC服务器都可以当作一个外部设备进行定义、增加或删除。
3.2 OPC 服务器与客户端的连接
3.2.1 定义OPC设备
首先在力控导航器窗口中选择“实时数据库”中的 “I/O设备驱动”并展开，出现“OPC”设备。双击“OPC（Client）”，出现I/O设备定义对话框。在“设备名称”中定义逻辑设备的名称（由用户随意定义），不妨定义为“OPC”，在“数据更新周期”中指定采集周期，填写故障后恢复查询的周期和最长时间，然后单击“下一步”，出现OPC设备定义对话框。
力控会自动搜索计算机系统中已经安装的所有OPC服务器。如果OPC服务器编写无误并且注册正确，则点击下拉框“OPC 服务器”时会列出已经安装的所有OPC服务器的名称，选择要使用的OPC服务器，这里选择本文设计的服务器“OPC.Server.1”。
选择“Server类型”，是“当地（local）”还是“远程（remote）”。在“数据访问方式”中选择“缓冲区”或“外设”方式，对于“缓冲区”方式，OPC客户程序将通过OPC服务器的缓冲区读取数据;对于“外设”方式，OPC客户程序将通过OPC服务器直接从设备读取数据。从设备直接读取数据速度会慢一些，一般只有在故障诊断或极特殊的情况下才会使用。在“死区百分比”中输入一个百分值，表示过程数据值的变化不超出这个比例将不对其进行数据更新。单击“确定”就完成了OPC设备的定义。
3.2.2 对OPC数据项进行数据连接
启动力控的数据库组态程序DBMan。首先在点组态中创建所要用的变量，不妨设为gg1。展开“数据连接”项，已经建立的OPC设备就排列在其中。双击我们刚才建立的OPC设备 “OPC”，则出现“数据连接”对话框。选择要连接的点参数gg1后，单击“增加”按钮，出现“数据项组态”对话框。
如果OPC服务器支持“浏览”功能，双击右上侧列表框中的“Root”，列表框会自动列出它提供的数据区;如果OPC服务器不支持“浏览”功能，其数据项的描述需要用户根据OPC服务器的资料说明，在“数据项”输入框内手工填写。选择“数据类型”和“读写权限”，在“访问路径”中输入数据的访问路径（这一项不是必需的，需要填写的，可以参考所使用的OPC服务器的手册），这里不用填写。

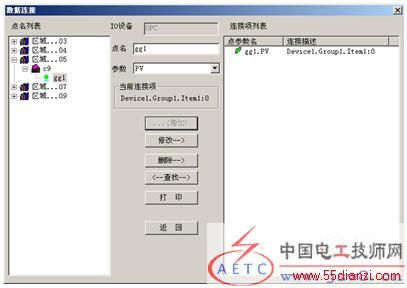

最后单击“确定”按钮，就生成了一个数据项的数据连接，如图3所示，从而实现了与现场实际信息的连接。
图3 力控数据连接结果
在系统运行时，力控和服务器建立连接，自动完成和OPC服务器之间的数据交换。
4 结束语
本文设计的OPC数据访问服务器符合OPC规范，实现了对数据的实时读写，具有实用价值。总之，有了OPC规范，控制系统软件可以高效、稳定地对硬件设备进行数据存取， 系统应用软件之间也可以灵活地进行信息交互，极大地提高了控制系统的互操作性和适应性。
