－与塑壳断路器构成的保护系统相比，具有保护整定电流可双调整的特性
KB0的热脱扣（反时限）电流和磁脱扣（定时限）电流均可在面板上进行调整，即除了常规的热保护电流可根据负载功率进行整定外，过流保护整定电流也可在面板上进行调整（配电负载的调整范围为3～6Ie，电动机负载的调整范围为6～12Ie）。克服了塑壳断路器的短路保护整定电流出厂后、用户无法调整的缺点，使得KB0产品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。
3．与接触器的控制性能相比
－具有寿命长、操作方便的特性
KB0的机械寿命达500～1000万次，电寿命AC－43为120～150万次，既可就地手动操作，又可远距离实现自动控制功能。
4．其它特点
－配套附件齐全
KB0的附件包括：辅助与信号报警触头、分励脱扣器、欠电压脱扣器、远距离再扣器、门或抽屉的面板操作机构、控制电路转换模块、浪涌吸收器等，可构成完整的控制与保护功能单元，在单一产品上实现协调配合的控制与保护功能。
－安装角度灵活
横装、垂直安装、水平安装均不影响使用性能。可广泛应用于紧凑型成套装置中，包括固定式或抽屉式的MCC柜中，特别是KB0－16、32、45C在1/4和1/2抽屉中应用，具有分离器件不可比拟的优越性。
－适用温度范围广
在环境温度－5℃～＋55℃范围内，KB0均可正常工作，且在高温下不需降容。
－安全可靠、防护等级高
板前、板后、插入式的接线端均具有防触指功能，可配备防护等级直至IP65的高防护等级外壳，特别适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域，是替代目前的电磁起动器、保护式和组合式起动器的理想产品。
五、 典型应用举例
由于KB0所具有的控制与保护功能集成化、结构模块化、体积小、对环境污染的防护等级高、分断短路电流能力高、飞弧小、寿命长、连续运行性能和可靠性高、安装使用及维修操作方便等一系列优点，特别适用于：
－冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的电动机控制与保护。
－现代化建筑中的泵、风机、空调、消防电控系统。
－电动机控制中心（MCC），尤其是智能化电控系统或要求高分断能力的MCC（如要求Icu或Ics达到50kA或80kA的配电控制系统）。
－工厂或车间的单机控制与保护（相当于动力终端）。

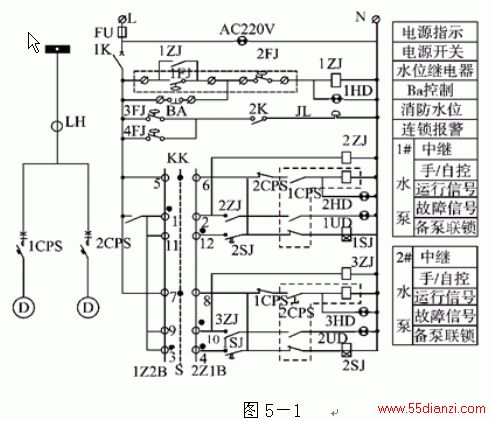

图5－1即为一生活泵控制电路，电机功率为15kW，工作方式为：直接起动、液压自控、超位报警、一用一备。选用两台KB0产品参数为：主体额定电流63A，带三对常开辅助触头、两对常闭辅助触头、两对常开报警辅助触头；额定电流40A的M型热磁过载脱扣器（热脱扣值和磁脱扣值均可调），整定范围为28～40A；控制线圈电压为AC50Hz24V。
