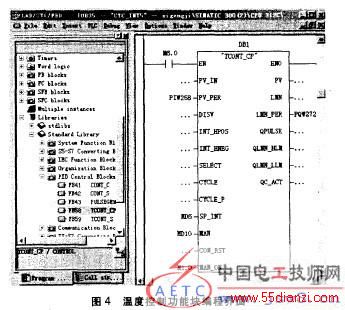

      控制器有7个输出可以作为系统控制的控制输出和显示用输出，其中主要利用PV格式化过程变量，可以作为蒸气调节阀阀开度显示。LMN＿PER是I/O格式的控制量输出值，这里直接输出到PQW272，在模拟量输出端输出4～10mA控制气动薄膜调节阀。功能模块还有QLMN＿HLM、QLMN＿LLM上下限报警。这样功能块程序设计基本完成。温度控制功能块编程界面如图4。

5  结束语　

      DOP人机界面美观大方、具有直观的图形化界面、操作简单、使用方便，把复杂生产线监控变得简单明了，大大减少了劳动强度，在洗梗机控制系统的生产实践表明，该系统各项功能满足生产需要，提高了生产效率。应用DOP人机界面完成的梗丝水温自动控制系统，从而保证梗丝的水份在合格范围内。
　
参考文献

[1]中达电通公司．DOP系列人机界面手册[K]．中达电通公司，2007　

[2]严盈富，触摸屏与PLC入门[M]．北京：人民邮电出版社，2006　

[3]西门子公司．STEP7编程手册[K]．北京．1996

[4]菜皖东．计算机网络[M]西安：西安电子科技大学出版社，2000

[5]S.Brian Morriss.可编程逻辑控制器[M].杨智，王琅，朱海锋，译．北京：机械工业出版社2006

[6]王智兴．自动控制原理[M].北京：机械工业出版社，1987
