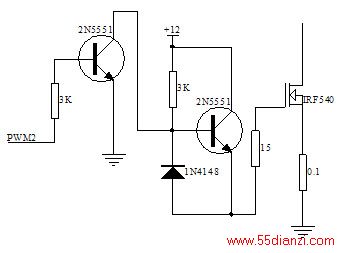

图4 下半桥驱动电路
2.4 高频开关电源电路的实现
该开关电源系统在结构上采用正激变换器的形式[5]，如图5所示。以VISHAY公司的SI9114A芯片为控制核心，用简单的脉宽调制方式取代复杂的谐振方式设计出功率为12W、

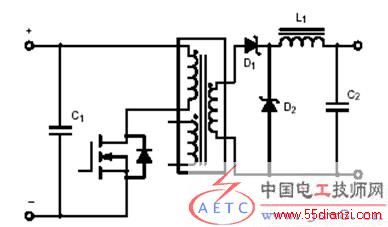

图5 正激变换器拓扑图
工作频率为100kHz、输入直流电压范围为25～85V、输出直流电压12V的DC-DC变换电路。SI9114A采用占空比小于50%的恒频电流控制模式，通过提高转换频率，可以进一步减小储能元件的尺寸、降低系统的功耗、简化分布式电源的结构。通过简单的外接电阻ROSC和电容COSC配合芯片内部的振荡电路以及二分频电路设置系统工作频率为100kHz。为了解决由于直流母线电压与芯片控制电路电压存在很大压差所带来的启动问题，SI9114A采用了低功耗的BiC/DMOS电路和一种高压耗尽型MOSFET，使启动时的延迟以及需要大电容的问题得到解决。由于被检测电流波形前沿常夹杂有噪声电平，通过外接RC网络构成的低通滤波电路来抑制毛刺而使整个波形不产生畸变。各电源端也需要并接100nF的陶瓷电容用作高频旁路。输出驱动采用N沟道和P沟道互补型输出级，可以直接驱动功率MOSFET。另外还具有软启动和过压、过流保护的功能。
3 试验结果
该驱动器分别与型号为86BYG200、90BYG200的两台混合式步进电机相连接，进行了相关的矩频特性试验以及带额定负载下的长时间运行试验。试验结果表明，该驱动器能够达到与相应的专用驱动器相同的技术指标，并且在很宽的频率下电机都能稳定运行，电磁噪声和发热量也较低。而该驱动器也具有许多专用驱动器所不具备的优势，例如：单一电源输入，不需要外接控制电源和驱动电源;适应25～85V宽范围的输入电源;体积较小，成本较低，相对于专用驱动器可节省成本约20%左右。
4 结束语
本文作者创新点：以单片步进电机控制器L297为控制核心，采用由晶体三极管和功率MOS管组成的分立式的功率驱动电路，以及以单片电流型脉宽调制（PWM）控制器SI9114A为核心的高频开关电源电路构成并实现了一种通用性强、控制简单、成本低廉的两相混合式步进电机驱动器。通过在包装机控制系统中的实际使用，进一步证明了该步进电机驱动器工作可靠，效率高，矩频特性好。可以广泛应用于小型机电一体化设备中，有效的降低成本，更好的满足需求。
参考文献
[1] 刘宝廷, 程树康. 步进电动机及其驱动控制系统[M]. 哈尔滨：哈尔滨工业大学出版社，1997.
[2] 郭威娜, 邓红. 双步进电机同轴联接及驱动装置的设计[J]. 微计算机信息，2005,21（4）: 103-104.
[3] 王玉琳. 三相反应式步进电机的一种实用驱动电路[J]. 电力电子技术，2005,39（3）: 71-72.
[4] 杨建宁. 用PMM8713与SI-7300A组成的步进电机功率驱动电路[J]. 中小型电机，2004,31（5）: 43-49.
[5] 丁道宏. 电力电子技术[M]. 北京：航空工业出版社，1999.
