采用S5532的高精度自动称重系统设计

采用S5532的高精度自动称重系统设计

点击数:7166 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   电工文摘

图7  CS5532初始化过程

按此在新窗口浏览图片

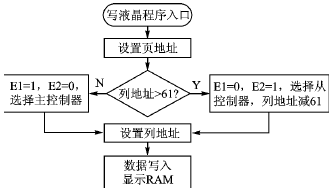

图8  写液晶程序流程

4  抗干扰设计

  为了保证A/D采样的精确性,系统抗干扰性设计方面需要注意A/D采样模块的电路设计以及电磁兼容性设计。

  在电路设计方面,除了设计好信号调理电路,还需要注意CS5532的参考电压以及称重传感器的供电电压的稳定性。电压的稳定性直接影响着A/D测量值的精确性。本系统采用单独一套5 V电源供给CS5532以及称重传感器,同时CS5532的参考电压由LM3362.5输出提供稳定的2.5 V;而CS5532与单片机之间的通信用光耦合器进行隔离,进一步消除单片机系统对采样模块的影响。

  在电磁兼容性方面,系统在运行期间,考虑到电磁振动器线圈产生的电磁场会对A/D采样有影响,应给A/D采样模块增加屏蔽体以进行磁场屏蔽。磁场屏蔽是指抑制噪声源和敏感设备之间由于磁场耦合所产生的干扰。磁场屏蔽是把磁力线封闭在屏蔽体内,从而阻挡内部磁场向外扩散或外界磁场干扰进入[3]。

结语

  采用高精度24位A/D转换芯片CS5532可实现传感器微弱信号的采集与转换,提高了系统的精度;采用单片机控制双向晶闸管的导通,从而控制电磁振动器的振动,实现了物料的自动输送;采用液晶显示器作为显示界面,实现了良好的人机操作界面。本系统实现了定量称重、自动给料的功能,硬件结构简单、操作简便、通用性强。应用于实际产品中,提高了工作效率,体现了良好的技术效果,具有良好的应用前景。

上一页  [1] [2]
