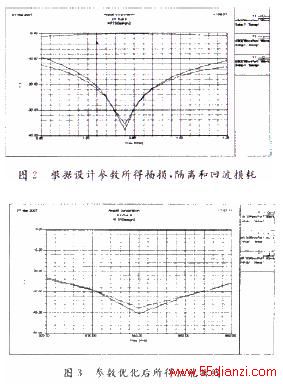

000(A/m)。通过对内磁场多次循环微调,最终性能曲线为频带内隔离度大于24 dB,插损小
于0.3 dB,回波损耗大于26 dB,电压驻波比(VSWR)小于1.12。谐振点处隔离度为41 dB,
插损为0.22 dB,回波损耗38 dB,电压驻波比(VSWR)为l.03,完全满足实际GSM 高性能

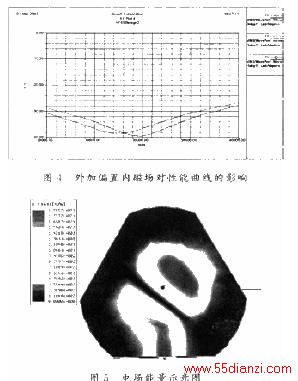

要求。从电场能量示意图明显可以看出1~3 端口的能量传输,而2 端口近乎无能量,被隔
离,见图5。仿真结果证明,按照本文的设计方法得出的参数值已非常接近最佳性能指标,
验证了本文的设计流程以及仿真是切实可行的。


对于双Y 结环行器的铁氧体环行器研究和设计,按照环行条件给出了自己的设计方案,通
过仿真软件对设计结果进行了检验,证明了设计的正确性,可行性和实际应用价值。对一般
结环行器设计有较强的指导意义,符合现代更高的性能优势和小型化特点的发展趋势。
