DS8007在智能卡交易中的应用

DS8007在智能卡交易中的应用

点击数:7818 次   录入时间:03-04 11:37:01   整理:http://www.55dianzi.com   电工文摘

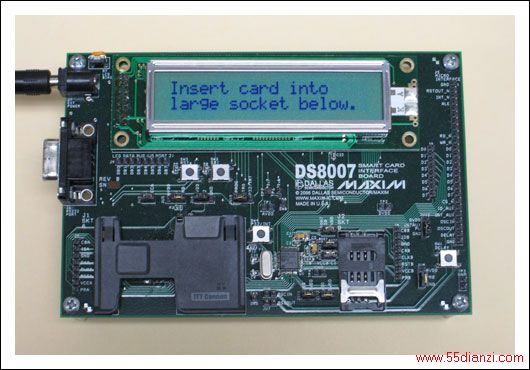

图1.
图1. "插入智能卡"信息

在安装完交易软件并断开引导加载程序之后,处理器就立即开始运行应用程序。如果评估板此时仍然连接至PC,则MTK屏幕上会显示应用程序的RS-232串行输出。这些信息可用于分析和调试,但可以忽略。用户应按照LCD模块上显示的指令进行操作。如果必要,可分析源代码以确定串行输出的含义。

插入智能卡后,LCD上会短暂的显示智能卡的当前交易次数和帐户余额。然后,LCD上就开始循环显示交易选项—取款、存款和智能卡初始化,大约每两秒钟按顺序变化一次。当期望的交易选项出现时,按下SW4开关就可执行该项交易。这时LCD上会显示交易执行情况。之后显示交易完成信息,指示用户取下智能卡。此时,交易选项将循环显示,等待智能卡插入。

结束语

本应用笔记介绍一个基于DS8007多协议双智能卡接口芯片和DS5002安全微控制器的智能卡支付交易系统。系统中使用具有16kB EEPROM存储器的ACOS3智能卡,并利用它的读记录和写记录命令将信息存储到非易失存储器中。反馈信息通过板载的2行20字符LCD提供给用户。系统可实现存款、取款交易和智能卡初始化功能。提供源代码文件下载,可以此为基础开发真正的支付交易系统。
