利用开关电容滤波器实现抗混叠滤波

图7是基于上述讨论提供的一个数据采集系统方案。ADC具有14位分辨率和200ksps采样率(MAX1067系列)。该器件每次转换至少需要24个时钟。抗混叠滤波器采用了MAX7418-21系列产品，该系列滤波器提供各种滤波器类型，如贝塞尔、巴特沃斯、椭圆等。角频率设置为1/100 fClk。考虑到DSP控制转换器的采样(只需要一个定时器)，同一时钟可以用于滤波器和ADC，完全同步。利用DS1085产生时钟，能够得到两路时钟，第二路时钟可用于DSP。DS1085通过2线接口编程，当系统工作在不同的采样速率时可以重新设置频率，用同一块PCB实现不同的功能。

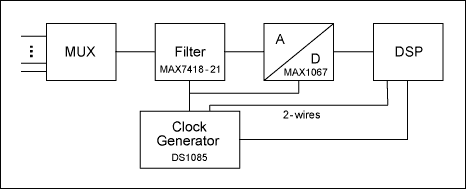

图7. 数据采样系统原理框图

图7所示电路，器件之间协同工作，在成本和复杂程度上都是可以接受的。另外一个优势是可编程性，提供了极大的灵活性，既简化了设计，也降低了成本。
