LVDS串行-解串器在双绞线电缆数据传输中的

无误码，垂直刻度：200mV/Div，水平刻度：500ps/Div。

12 位。" src="/55dz_dzwz/UploadPic/2016-2/201621214417146.jpg">
图4b. 经过30英尺电缆传输后MAX9207–MAX9208的眼图 ，数据速率720Mbps、tTJ = 320ps、tMJ = N/A、 传输2.592 × 1012位。
无误码，垂直刻度：200mV/Div，水平刻度：500ps/Div。

为确定解串器在信号退化的条件下恢复数据的能力(即抖动裕量低于数据表中的指定参数)，在100英尺电缆下对两组串行-解串器进行了测试，串行测试数据被连续发送了10小时以上，表4给出了抖动测试结果、电压峰值、误码数。图5给出了眼图。

表4. MAX9205–MAX9206和MAX9207–MAX9208的tTJ、tMJ、VP-P和误码率
Cable Length
(Feet) Bit Rate
(Mbps)Data
Rate
(Mbps)Total Jitter
tTJ (ps)*Marginal Jitter
tMJ (ps)*Differential Voltage
VP-P (mV*)Error Count (2.592 x 1012 bits)MAX9205–MAX9206100480400660N/A192Transmitted bits:
1.73 x 1013
Error bits: 0
Test time:
> 10hrsMAX9207–MAX92081005204331020N/A110Transmitted bits:
1.87 x 1013
Error bits: 0
Test time:
> 10hrs*tTJ、tMJ测量分辨率为20ps，VP-P测量分辨率为2mV。

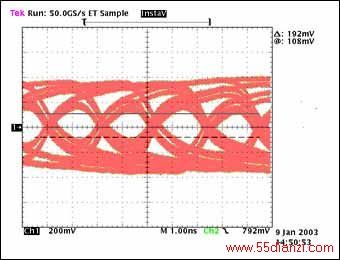

图5a. 经过100英尺电缆传输后的眼图，数据速率：480Mbps, tTJ = 660ps, tMJ = N/A, 传输1.73 × 1013位
无误码，垂直刻度：200mV/Div，水平刻度：1ns/Div。

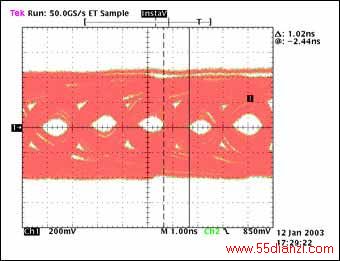

图5b. 经过100英尺电缆传输后的眼图，数据速率：520Mbps, tTJ = 1020ps, tMJ = N/A, 传输1.87 × 1013位
无误码，垂直刻度：200mV/Div，水平刻度：1ns/Div。

所有测试结果中都没有误码记录，以520Mbps的比特率经过100英尺电缆传输后信号幅度为110mV，幅度大约为tMJ规定的300mVP-P的三分之一，此外，tTJ = 1020ps,抖动占1923ps单位间隔(tUI = 1/520Mbps)的一半以上。在这些条件下得到的无误码测试结果为数据表中的指标(表1)提供了一定的测试裕量。

另外，根据测试结果可以预测BER，假设串行数据序列中任何一位发生误码的概率相同，而且各位发生误码事件是独立的。如果BER为q，则串行数据序列可以看作参数为q的Bernoulli试验模型，设发送比特数为n，n位序列无误码概率可用式1表示：

Pno error = (1 - q)nEq. 01
采用100英尺电缆、无误码发送超过1.73 × 1013位的数据，如果BER的q值低于3.01 × 10-13，则由式1计算出Pno error为0.0056。由此可知，如果BER为3.0 × 10-13或更高时，对于一个1.73 × 1013的比特流提供无误码传输的概率为0.0056。从统计意义上说，如果无误码传输一个1.73 × 1013位的序列，则BER < 3.0 × 10-13这一假设成立的概率为99.44%。这一结论是在100英尺的电缆长度、信号质量较差的条件下得到的，当电缆长度较短、信号质量较高时可获得更高的链路可靠性。

结论

本文通过BER测试验证了MAX9205–MAX9206和MAX9207–MAX9208串行-解串器利用不同长度的低成本CAT-5E电缆传输数据时的可靠性。结果表明即使在信号退化的情况下，BER低于3.0 × 10-13的可信度仍然高于99%。测试结果还表明数据表中给出的最大抖动限制是比较保守的估计，足以保证链路的高可靠性。由于测量是在特定条件下进行，推荐实际应用中参照表1规格。所提供的裕量可以补偿架构、电源电压、温度变化产生的影响。
