图5所示为高频变压器原、副边波形，由图5可见工作周期是20μs，原副边是以同名端作为示波器的正端的。图6所示为输出滤波电感的波形。

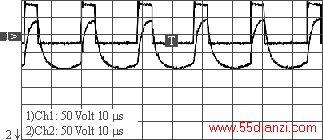

图 5 变 压 器 原 、 副 边 波 形 （ “ 2” 为 原 边 ， “ 1” 为 副 边 ）

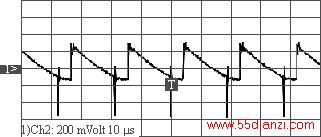

图 6 输 出 滤 波 电 感 的 波 形
5 结语
电流型PWM控制技术可以使开关电源获得优良的性能指标和较高的可靠性，控制器UC3842具有开关频率高，外围电路简单，成本低，特别适合于自动化仪表使用的单端小功率电源。
