1）在变压器原边使用隔直电容和饱和电感（见图5），在原边电压过零期间，将隔直电容上的电压作为反向阻断电压源，使原边电流复位[4]；

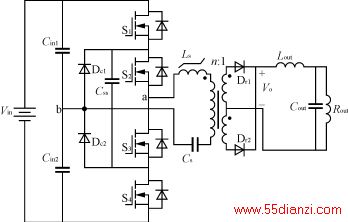

图5 隔直电容和饱和电感复位
2）在变压器副边整流器输出端并联电容（见图6），在原边电压过零期间，将副边电容上的电压反射到原边作为反向阻断电压源，使原边电流迅速复位[5]；

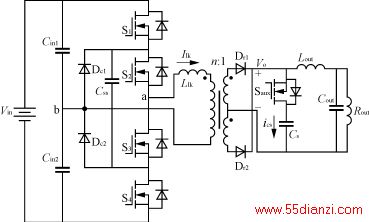

图6 电容电压复位
3）利用超前臂开关管的反向雪崩击穿，使存储在变压器漏感中的能量完全消耗在超前臂的IGBT中，为滞后臂提供零电流开关的条件。
4 结语
本文主要分析了传统的三电平软开关直流变换器存在的缺点及其改进的拓扑，归纳总结了改进的一般方法。三电平以其高效率，适用于高压，大功率，拓扑简单等一系列优点而得到越来越广泛的应用。根据当前三电平软开关直流变换器研究和应用现状，仍有以下几个方面应引起研究者关注：
1）软开关的应用并未达到令人满意的程度，最近又出现了以谐振变换器代替软开关的提法，如何将两者更好地结合，充分发挥各自的优点，是一个值得关注的方向；
2）三电平的控制方法很少有人研究，能否采用更好的控制方法在实现高的控制性能的同时，又能简化控制的复杂性，相信这是今后研究的一个热点。
