利用实测GTO阳极电流波形设计逆变器缓冲电

利用实测GTO阳极电流波形设计逆变器缓冲电

点击数:7289 次   录入时间:03-04 11:50:53   整理:http://www.55dianzi.com   电工文摘

GTO在关断过程中所能承受的动态参数极限值可作为寻优的约束条件。具体的讲,有以下几项:

①Up<(Up)m; ② UDM<(UDM)m; ③ dua/dt<(dua/dt)m; ④ Pfm<(Pfm)m; ⑤ (E- Urm)<(E- Urm)m; ⑥ ton+ toff<1/f, f为 GTO装 置 的 工 作 频 率 。

4.3寻优程序框图

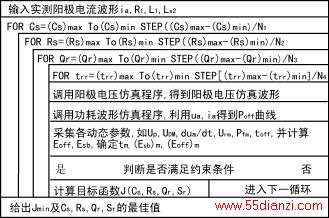

如图7示,框图中(Cs)max,(Cs)min,(Rs)max,(Rs)min,(Qr)max,(Qr)min,(trr)max,(trr)min为寻优空间的上、下限;N1,N2,N3,N4为步长系数。

4.4寻优程序运行结果


图7寻优程序框图

优化设计目的:KG-91-2-5GTO使用于工作参数为600A,1000VGTO斩波器中。GTO的额定参数为1000A,2300V,确定最佳缓冲电路参数。

寻优程序参数的确定:

(1)寻优空间的确定

CS:从1μF到10μF,步长设为1μF,即N1=9;

RS:从1Ω到21Ω,步长设为5Ω,即N2=4;

Qr:从100μC到400μC,步长设为100μC,即N3=3;

trr:从1μs到7μs,步长设为2μs,即N4=3;

(2)目标函数的确定

考虑到GTO实际使用参数与其额定参数相差较大,故确定目标函数时选用较大的K2,突出能耗指标,使装置在优化参数条件下工作时有较低的能耗。

实际选取:

K1=1;K2=5;K3=2;K4=1。

程序运行结果:

目标函数极小值:Jmin=16.74;

最佳缓冲电路参数:CS=3μF;RS=6Ω;

Qr=200μC;trr=3μs。

参考文献

1KurataM.ANewCAD-ModelofaGateTurn-offThyristor.IEEEPESC,1974:125~133

2RanadeepDurraetc.APhysicalandCircuitLevelApproachforModelingTurn-OffCharacteristicsofGTO′s.IEEETrans.PowerElectronics,1994;9(6):314~322

3Bum-SeokSuhetc.ANewGateDriveCircuitforHigh-SpeedOperationofGTOThyristors.IEEETransIndustrialElectronics,1995;42(2):159~163

4张立等.GTO阳极尖峰电压产生和变化的机理.科学通报,1993;38(12):1135~1137
