一种新颖的完全断续箝位电流模式功率因数

    ＋iLavDCM1sin(kωLt)dωLt（14）

    THD=，k=3,5,...(2N＋1)（15）

2    实验结果

    设定以下工作条件：

    Vm=127～311V；fline=50Hz；Vo=380V；

    Po=100W；η=0.92；fs=77kHz；Dmax=0.95。

    参数设定为：

    L=370μH；Kr=0.22；C=68μF，选用68μF/400V铝电解电容。

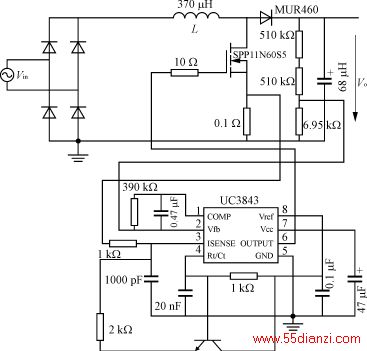

    电路图如图4所示。

图4    实验电路图

    获得的电路波形如图5所示，由图5可以看出，实验结果符合理论分析。

(a)    Vin=90V

(b)    Vin=120V

(c)    Vin=220V

(d)    Vin=265V

图5    实验电路波形图

    表1为实验获得的PF和THD与Vin,rms关系。由表1可以看出，该电路符合IEC-3-2的标准。

表1    PF，THD与输入电压关系表 Vin/V 90 120 220 265 PF 0.997 0.994 0.961 0.911 THD/％ 5.6 12.1 17.2 32

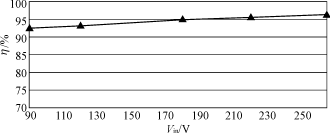

    该电路在满负载(Vo=380V，Io=0.263A)下的效率测试如图6所示。

图6    满负载、不同电压下的电路效率

3    结语

    本文对一种在通用的整个输入电压范围内实现DCM CCB PFC的电路拓扑，进行了详细的理论分析，实验结果证明了该电路可以满足IEC1000-3-2标准。同时，由于它消除了二极管的反向恢复，采用电流断续模式，提高了电路的工作效率和功率密度。这对于中小功率的应用有很大的吸引力。
