一种消除有源电力滤波器系统振荡的控制方

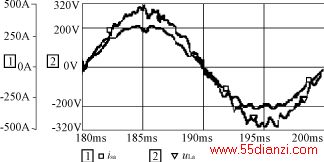

图8  传统检测负载电流控制方式下电网侧电流和负载电压

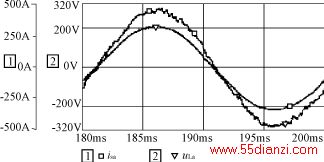

图9  改进后检测负载电流控制方式下电网侧电流和负载电压

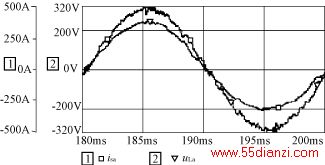

图10  传统检测电网侧电流控制方式下电网侧电流和负载电压

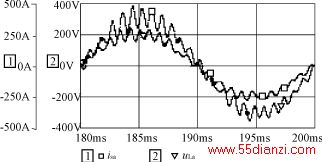

图11  改进后检测电网侧电流控制方式下电网侧电流和负载电压

    从表1可以看出，对原来控制方式进行改进后电网侧电流和公共点电压的畸变率有效地降低了。对比图8和9，图10和11也看出控制方式改进后有源滤波器的电网侧电流和公共点电压的波形有了较大的改善，更接近正弦形。总之，有源滤波器的性能得到了较大的提高。

5  结语

    从前面的分析和仿真结果可以看出，本文提出的这种新型控制方式不仅很好地消除了振荡，滤除了谐波，而且还能提高系统的稳定性，控制算法也极其简单，具有很好的推广价值。缺点是需要检测的电流信号数量增加了。

上一页  [1] [2]
