4仿真应用实例
为了更好地理解和利用以上所构建的宏模型，下面以该模型为核心对图7所示功率因数校正设计电路进行仿真。

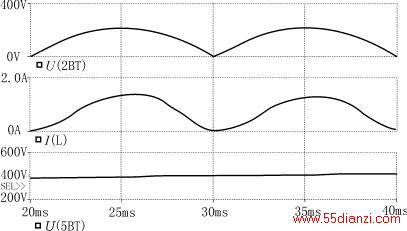

图10输入电压、电流波形与输出电压波形
该PFC电路的技术指标如下：
最大输出功率：200W
输入电压：220VAC50Hz
输出电压范围：380～400V
开关频率：fs=100kHz
仿真的结果可总结为图8、图9、图10及表3。其中图9所示为稳态情况下电流误差放大器，锯齿波发生器的锯齿波，功率开关管的栅级驱动脉冲。由于开关工作频率为100kHz所以该图中只能看到部分波形，如果降低频率为5kHz则可非常明显地看出为SPWM波，如图8所示。
图10所示为整流后的输入电压波形，整流后的输入电流波形，功率级输出电压波形。从该图中可以看到，输出电压还是比较理想的，在保留二倍频谐波的情况下，基本不含高次谐波。输入电流的波形在相位上与输入电压基本保持同相，波形的畸变也不大。表3对不同工频电压情况下的功率因数作了一个总结，可以看出其功率因数有了较大的改善。
表3不同工频电压下的性能
输出电压输出功率输入功率功率因数Uin=180Vac398V200W204W0.98Uin=220Vac399V200W205W0.99Uin=260Vac400V200W206W0.97总的说来，我们所构建的宏模型总体上是可行的,可以在实际电路设计仿真中使用。
