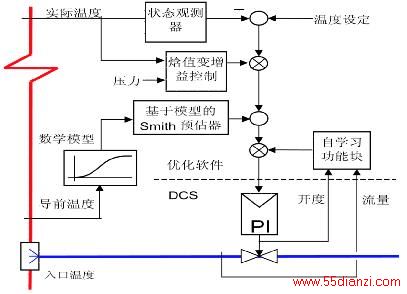

如宁海发电厂使用的西门子公司PROFI系统，充分使用了基于模型的现代控制理论，其中汽温控制原理示意图如图1所示。
图1 机组汽温控制原理示意图
图1中，用基于状态空间算法的状态观测器解决汽温这种大滞后对象的延迟造成的控制滞后，焓值变增益控制器解决蒸汽压力的变化对温度控制的影响，基于模型的Smith预估器对导前温度的变化进行提前控制；通过自学习功能块实时补偿减温水阀门特性的变化；而对再热汽温控制，尽量以烟道挡板作为调节手段，不采用或少采用减温水作为控制手段，以提高机组效率；在机组协调控制模块中，采用非最小化形式描述的离散卷积和模型，提高系统的鲁棒性；根据控制品质的二次型性能指标连续对预测输出进行优化计算，实时对模型失配、时变和干扰等引起的不确定性因素进行补偿，提高系统的控制效果；PROFI投入后，AGC状态下以2% Pe /min负荷率变化时的响应时间为57秒，压力最大偏差0.208MPa，汽包水位变化最高和最低之差为-38.86mm，炉膛负压变化曲线最高值和最低值差－145Pa，主蒸汽温度偏差稳态基本控制在2℃以内，动态基本控制在5℃以内。
1.6 SIS系统的应用发展
SIS系统是实现电厂管理信息系统与各种分散控制系统之间数据交换、实时信息共享的桥梁，其功能包括厂级实时数据采集与监视，厂级性能计算与分析。在电网明确调度方式有非直调方式且应用软件成熟的前提下，可以设置负荷调度分配功能。设备故障诊断功能、寿命管理功能、系统优化功能以及其它功能（根据电厂实际情况确定是否设置）[3]。自从国家电力公司电力规划总院在2000年提出这一概念和规划后，至今估计有200家多电厂建立了SIS系统，可谓发展相当迅速。
但是自从SIS系统投运以来，其所起的作用只是数据的采集、存储、显示和可打印各类生产报表，能够真正把SIS的应用功能尽情发挥出来的很少，其面向统计／生产管理的数据分析工具，基于热经济性分析的运行优化，以品质经济性为目标的控制优化，以提高可靠性为目的的设备故障诊断等功能基本多数都未能付绪实施。其原因主要有设计不够完善，多数SIS厂家并没有完全吃透专业性极强的后台程序及算法，使其在生产实际中未能发挥作用，加上与现场生产脱节，因此SIS代理商所能做的只是利用网络技术，边搭建一个基本的SIS 架构边进行摸索。此外SIS应涵盖哪些内容没有统一的标准也缓慢了其功能的应用。
但从大的方向上看，SIS系统的建设符合技术发展的需要和中国电力市场发展的趋势，将给发电厂特别是大型的现代化发电厂带来良好的经济效益。
2 电力行业自动化'>热工自动化系统的未来发展动向及前景
随着国家法律对环保日益严格的要求和计算机网络技术的进步，未来热工系统将围绕 “节能增效，可持续发展”的主题，向智能化、网络化、透明化，保护、控制、测量和数据通信一体化发展，新的测量控制原理和方法不断得以应用，将使机组的运行操作和故障处理，象操作普通计算机一样方便。
2.1 单元机组监控智能化是自动化'>热工自动化系统发展方向
单元机组DCS的普及应用，使得机组的监控面貌焕然一新，但是它的监控智能化程度在电力行业却没有多大提高。虽然许多智能化的监视、控制软件在国内化工、冶金行业中都有较好的应用并取得效益，可在我国电力行业直到近几年才开始有所起步。随着技术的进步，火电厂单元机组自动化系统的智能化将是一种趋势，因此未来数年里，实现信息智能化的仪表与软件将会在火电厂得到发展与应用，如：
仪表智能管理软件，将对现场智能传感器进行在线远程组态和参数设置、对因安装位置和高静压造成的零位飘移进行远程修正，精度自动进行标定，计算各类误差, 并生成标定曲线和报告；自动跟踪并记录仪表运行过程中综合的状态变化，如掉电、高低限报警、取压管路是否有堵或零位是否有飘移等。
阀门智能管理软件将对智能化阀门进行在线组态、调试、自动标定和开度阶跃测试，判断阀门阀杆是否卡涩, 阀芯是否有磨损等，通过阀门性能状况的全面评估，为实现预测性维护提供决策。
重要转动设备的状态智能管理软件将对重要转动设备的状态如送风机，引风机，给水泵等，综合采用基于可靠性的状态监测多种技术，通过振动、油的分析以及电机诊断，快速分析（是否存在平衡不好,基础松动, 冲击负荷，轴承磨损）等现象和识别故障隐患, 在隐患尚未扩展之前发出报警，为停机检修提供指导和帮助。
智能化报警软件将对报警信号进行汇类统计、分析和预测，对机组运行趋势和状态作出分析、判断，用以指导运行人员的操作；故障预测、故障诊断以及状态维修等专用软件，将在提高机组运行的安全性，最大限度地挖掘机组潜力中发挥作用。单元机组监控智能化将带来机组检修方式的转变，以往定期的、被动式维护将向预测性、主动式为主的维护方式过渡，检修计划将根据机组实际状况安排。
2.2 过程控制优化软件将得到进一步应用
进一步提高模拟量控制系统的调节范围和品质指标，是火电厂自动化'>热工自动化控制技术研究的一个方向。虽然目前有关自适应、状态预测、模糊控制及人工神经网络等技术，在电厂控制系统优化应用的报道有不少，但据笔者了解真正运行效果好的不多。随着电力行业竞争的加剧，安全、经济效益方面取得明显效果、通用性强、安装调试方便的优化控制专用软件（尤其是燃烧和蒸汽温度优化、性能分析软件、）将会在电厂得到亲睐、进一步发展与应用。
目前机组的AGC均为单机方式（由调度直接把负荷指令发给投入AGC的机组）。由于电网负荷变化频繁，使投入AGC的机组始终处于相应的变负荷状态，锅炉的蒸汽压力和温度波动幅度大，辅机、阀门、挡板等设备动作频繁，这种方式对机组和设备的寿命都会产生一定的负面影响。随着发电成本的提高，发电企业需从各个角度考虑如何切实降低电厂运行成本，延长机组的使用寿命。因此配置全厂负荷分配系统（即电网调度向电厂发一个全厂负荷指令，由电厂的全厂负荷分配系统，以机组的煤耗成本特性为基础，在机组允许的变化范围内，经济合理地选择安排机组的负荷或变负荷任务，使全厂发电的煤耗成本最低，降低电厂的发电成本）将是发电企业必然的要求，相信不久的将来，单机AGC方式将会向全厂负荷分配方式转变。
SIS系统将结合生产实际进行二次开发，促进自身应用技术走向成熟，在确保火电厂安全、环保、高效益及深化信息化技术应用中发挥作用。
2.3 现场总线与DCS相互依存发展
未来一段时间里，现场总线将与DCS、PLC相互依存发展，现场总线借助于DCS和PLC平台发展自身的应用空间，DCS和PLC则借助于现场总线完善自身的功能。
2.3.1 现场总线与DCS的关系
现场总线作为一个完整的现场总线控制系统，目前还难以迅速应用到整个电厂中，而DCS虽然是电厂目前在线运行机组的主流控制系统，但由于其检测和执行等现场仪表信号仍采用模拟量信号，无法满足工程师站上对现场仪表进行诊断、维护和管理的要求，限制了控制过程视野，因此DCS通过容入通信协议国际标准化的现场总线和适合现场总线连接的智能化仪表、阀门，并将自身的输出驱动功能分离移到现场或由现场智能驱动器代替，功能简单且相对集中的控制系统下放到采用FCS控制和处理功能的现场智能仪表中，然后由少量的几根同轴电缆（或光缆）和紧急停炉停机控制用电缆，通过全数字化通信与控制室连接。将有助于降低电厂造价，提高自身的可靠性，拓宽各自的功能，推动各自的发展。除新建电厂将会更多的采用现场总线的智能设备外，也会成为运行多年的机组下一步的改造计划。
2.3.2 现场总线与PLC的关系
现场总线在电厂的应用将借助于PLC，这不但因为PLC已广泛应用于电厂辅助设备的控制，将现场总线技术和产品溶合到PLC系统中，成为PLC系统中的一部分或者成为PLC系统的延伸部分，在辅助设备的控制中将直接明显地体现其经济效益。还因为现场总线和PLC的制造商间关系密切，如Contr01．Net、ProfiBus等本身就是由PLC的主要生产供货商支持开发。
由于电厂现场的环境恶劣，温度高、灰尘多、湿度变化大，因此现场总线在电厂应用，首先要解决的是自身质量。
2.4 辅助车间（系统）集控将得到全面推广
随着发电厂对减员增效的要求和运行人员整体素质的提高，辅助车间（系统）通过辅控网集控将会得到进一步全面推广。但在实施过程中，目前要解决好以下问题：
（1）辅控系统I/O点数量大（浙江宁海电厂已达到10000点），各辅助车间物理位置分散，存在远距离通信、信号衰减和网络干扰问题，因此监控系统主干通信网宜采用多模光缆以确保通信信号的可靠性。
