a. 描述方法不同SDH网管采用面向对象技术，而综合监测系统采用二进制表示形式。
b. 层次划分不同SDH网管将管理对象按网络构成形式划分，如网络、设备、连接、端点、实现方法、机架、盘、告警属性等；而综合监测系统则采用行政划分规则。
c. 告警响应过程不同SDH网管一旦出现状态变化，代理将向管理者发送一条M-EVENT-REPORT，在这条事件报告消息中给出了与事件有关的所有信息；而综合监测系统处理状态变化的方法是仅对状态位进行取反并加以上报，其它信息由上层处理系统在数据库中查找以提高实时性。
由于表示形式不同，所以要进行信息模型映射。首先统一层次，忽略SDH网管中的高层描述符，仅保留告警时间、告警名称、告警级别、告警位置和站名；其次，用二进制数表示告警状态，将ASCII码流表示的信息，转换成用“1”和“0”表示，其它名称类内容存储在配置库中；最后，将SDH网管的告警时间作为一条告警记录时间，存放于告警库中。
5综合故障检测系统的实现
利用协议转换器可以将不同厂家的SDH网管综合到一个系统中来。以电力系统某网局为例说明系统的实现过程。该局通信网中有3种SDH网管设备，分别为NEC网管、富士通网管和诺基亚网管。这3种网管都是以以太方式构成，网元之间通过嵌入式链路交换信息，网管工作站的网络接口是10 BASE-T，MAC层符合ISO 8802.3标准，上层协议是TCP/IP，在此协议基础上传输ASCII码流的网管信息。利用协议转换器对网管信息进行监听，通过解析、过滤和信息映射，获得SDH网管信息并建立数据库，向综合故障检测系统提供数据资源。

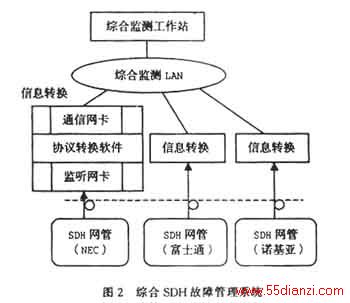

3种SDH网管设备的底层协议相同，但应用层协议不同，所以，信息过滤模块和信息映射模块要针对不同厂家提供的信息格式分别配置。系统框图见图2，协议转换器由工控PC机实现，内插2块网卡，一块工作于监听方式，另一块与综合监测系统相连。配置相应的软件可实现协议转换功能。
6结束语
随着电力通信网规模的不断扩大，新技术不断涌现，网络管理系统间的互连互通显得非常重要。如何利用简单方法和成熟的技术手段将不同体系的网管综合起来，进行统一监测，是实现网管系统互连的重要环节。本文从工程实际出发，利用网络监听技术，通过信息转换系统，实现SDH传输网管的告警信息提取，并实时地给予处理，为综合SDH故障监测系统提供告警消息和数据资源。此系统已成功地运行于电力通信网综合监测广域网中，取得了良好的效果。此实现方案由于采用网络监听技术获取告警信息，对被监听网管的运行状态没有影响，也是综合多厂商网管的一条捷径。不足之处在于不能实现网管系统间的真正互操作，在实际应用中具有一定局限性。
参考文献：
［1］周珊,盖雁飞.天津长途综合网络管理系统的设计与实现［J］.电信科学,2000,(5).
［2］李炳林,陶邦胜.在综合网管系统中实现SNMP协议转换器［J］.电力系统自动化，2000,18(9).
［3］李兴明.SDH网络管理及其应用［M］.北京：人民邮电出版社,1999.
