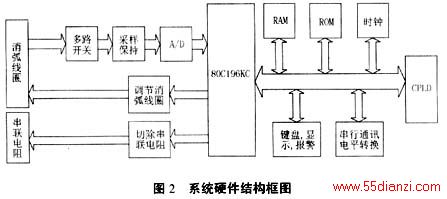

c)开关量输出单元
开关量输出单元主要是将微机处理后的输出量以需要的形式输出，以起到控制作用。因其可能会将外部干扰带入装置，所以继电器与微机系统需要经过光耦隔离，并采用独立的电源。系统中对开出量口的扩展功能集成在CPLD中，并挂在CPLD内部的地址/数据总线上。
d)通信单元
键盘、显示器、并行口、串行口和打印机主要作为人机交流的接口，是操作人员控制和监测装
置工作状态的桥梁。并且可以通过串行口与通讯管理机之间实现通讯。键盘直接接入CPU的P1口，作为外部中断。显示采用液晶显示模块MGLS12864T，显示屏点阵128×64点，可以实现文本、图形、文本图形合成方式显示。字体为8×8。LCM属于低速器件，CPU对它进行访问时要加入等待周期。装置采用MAXIM公司的RS-485光电隔离接口芯片MAX1480B。只要在逻辑侧提供单一+5V电源就可以通过DC/DC变换器为接口两侧提供电源，通信方式为半双工，传输速率可达到250kbps，并有传输速率限制电路，有过载保护。
2.2.3自动控制系统主程序流程 (如图3所示)
3结束语
通过原理阐述及相关测试表明本装置能完成对中性点位移电压的监测以及电容电流的实时测量和补偿，使系统始终运行在最佳状态，在增强系统过电压能力的同时，大大减少了原有消弧线圈的调整操作，使运行安全可靠性进一步提高，也降低了运行和调度人员的工作强度。可以大大减少故障点工频无功电流，并且减少了单相接地故障发展为相间短路的几率。
参考文献
［1］李润先.自动补偿消弧装置在煤矿高压配电网中的应用［Ｊ］.北京：中国电力,1991,(10):25-46.
［２］李福寿.中性点非有效接地电网的运行［M］.北京：水利水电出版社,1993.
［３］顾精彩.智能型接地补偿装置的研究及应用［Ｊ］.北京：中国电力,1996,(5):24-28.
［４］蔡旭.自动跟踪电网电容电流动态补偿系统研究［Ｊ］.南京：电力系统自动化,1995,(8):57-61.
